Zahnstangen

In unserem Normzahnstangensortiment finden Sie Zahnstangen für fortlaufende Montage. Nachbearbeitete Zahnstangen oder Sonderzahnstangen nach Zeichnung aus dem Vollen gefertigt.

Zahnstangen

für fortlaufende Montage

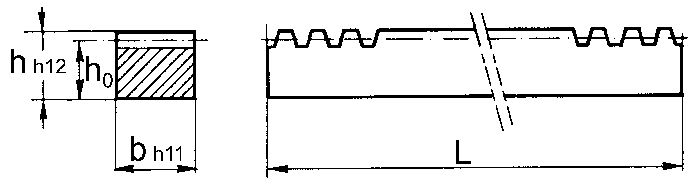

Zahnstange fuer fortlaufende Montage

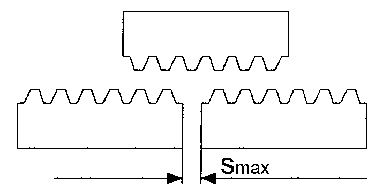

Zahnstange fuer fortlaufende Montage
Modul b x h h0 smax L Gewicht pro m [kg]
1,0 15 x 15 14 0,5 1'000 / 2'000 1,64
1,5 17 x 17 15,5 0,6 1'000 / 2'000 2,05
2,0 20 x 20 18 0,6 1'000 / 2'000 2,75
2,5 25 x 25 22,5 0,7 1'000 / 2'000 4,50
3,0 30 x 30 27 0,8 1'000 / 2'000 6,50
4,0* 22 x 22 18 0,8 1'000 / 2'000 3,25
4,0* 25 x 25 21 0,8 1'000 / 2'000 3,65
4,0* 30 x 30 26 0,8 1'000 / 2'000 6,10
4,0 40 x 40 36 0,8 1'000 / 2'000 11,00
5,0 50 x 50 45 1,0 1'000 / 2'000 17,50
6,0 60 x 60 54 1,0 1'000 / 2'000 25,50
8,0 80 x 80 72 1,0 2'000  45,00
10,0 80 x 80 70 1,0 2'000  44,00

* auf Anfrage

Verzahnungsqualität 9 nach DIN 3962/63/67
Mit geschliffenen Seitenflächen

Geradeverzahnt
Eingriffswinkel 20°
Material: C40

Weitere Längen auf Anfrage.
Zahnstangen mit gehärteter Verzahnung auf Anfrage.
Zahnstangen aus Kunststoff auf Anfrage.
