Kettenführungen werden häufig im Förderanlagenbau eingesetzt. Diese werden aus verschleissfestem PE1000 mit niedrigem Reibungskoeffizient hergestellt.
Kettenführungen
aus PE1000

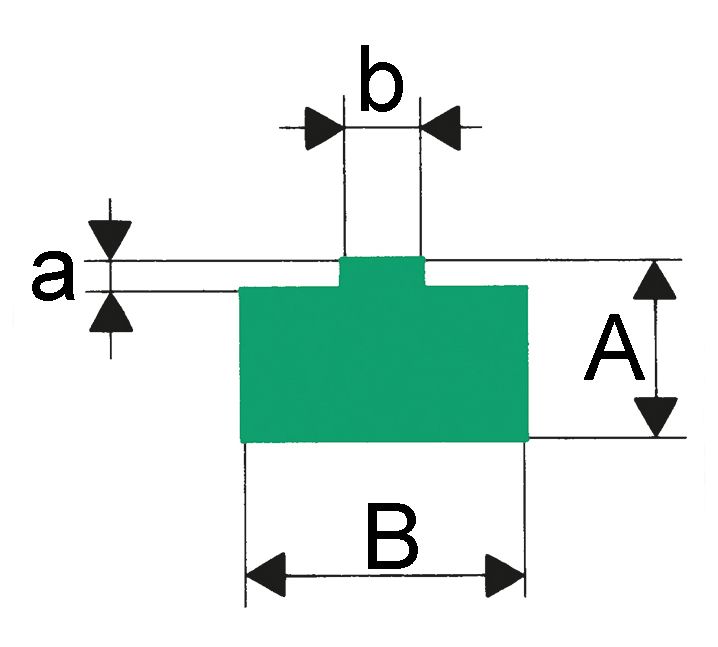

Type T
Type
Kette
B
A
a
b
T-06.10
06B-1
3⁄8” x 7/32"
15
10
1,5
5,4
T-103.10
103
1/2" x 3/16"
15
10
1,6
4,7
T-08.10
08B-1
1/2" x 5/16"
20
10
2,2
7,4
T-08.15
08B-1
1/2" x 5/16"
20
15
2,2
7,4
T-10.10
10B-1
5/8" x 3/8"
20
10
2,6
9,2
T-10.15
10B-1
5/8" x 3/8"
20
15
2,6
9,2
T-12.10
12B-1
3⁄4” x 7/16"
25
10
2,4
11,3
T-12.15
12B-1
3⁄4” x 7/16"
25
15
2,4
11,3
T-16.15
16B-1
1” x 17,02mm
40
15
3,5
16,5
T-20.15
20B-1
1¼" x 19,56mm
45
15
4,3
19,0
Standardlänge 2m

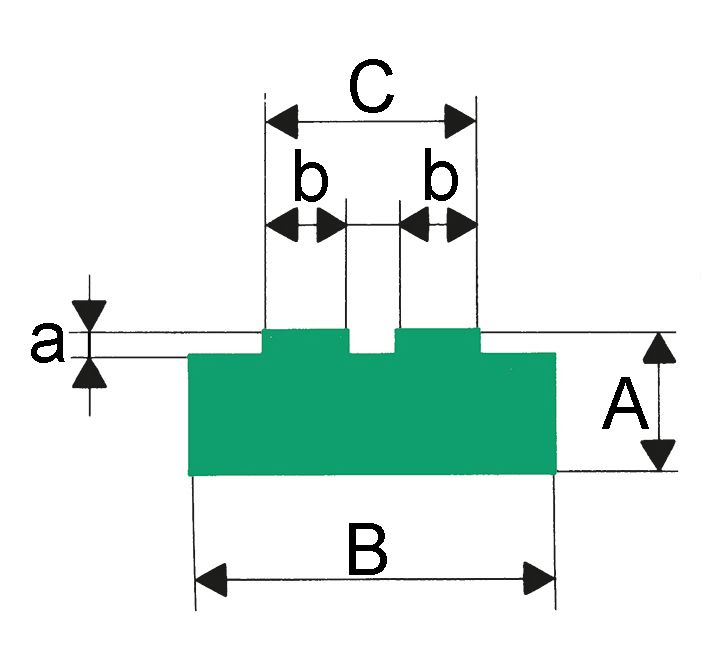

Type T2
Type
Kette
B
A
a
b
c
T2-06.10
06B-2
3⁄8” x 7/32"
25
10
1,5
5,4
15,7
T2-08.10
08B-2
1/2" x 5/16"
35
10
2,2
7,4
21,4
T2-08.15
08B-2
1/2" x 5/16"
35
15
2,2
7,4
21,4
T2-10.10
10B-2
5/8" x 3/8"
40
10
2,6
9,2
25,8
T2-10.15
10B-2
5/8" x 3/8"
40
15
2,6
9,2
25,8
T2-12.10
12B-2
3⁄4” x 7/16"
45
10
2,4
11,3
30,8
T2-12.15
12B-2
3⁄4” x 7/16"
45
15
2,4
11,3
30,8
T2-16.15
16B-2
1” x 17,02mm
65
15
3,5
16,5
48,4
T2-16.20
16B-2
1” x 17,02mm
65
20
3,5
16,5
48,4
Standardlänge 2m

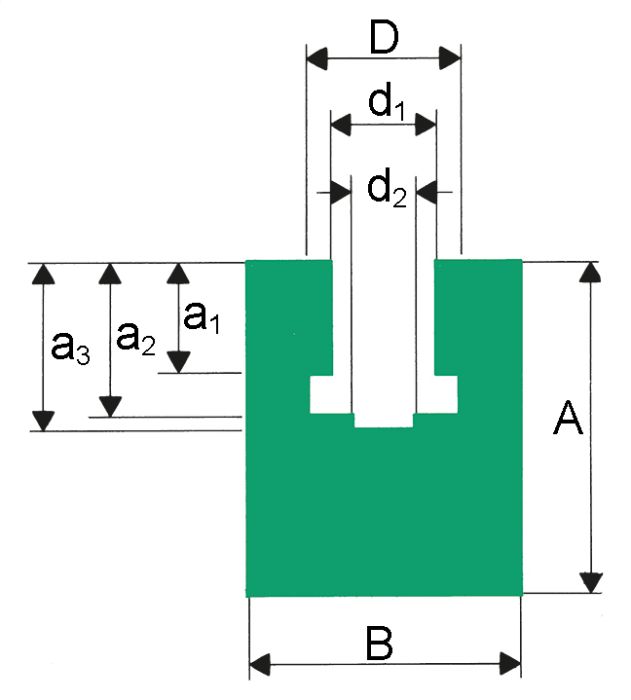

Type K
Type
Kette
B
A
a1
a2
a3
D
d1
d2
K-06
06B-1
3⁄8” x 7/32"
20
25
5,6
8,7
10,0
9,3
6,6
4,0
K-08
08B-1
1/2" x 5/16"
24
30
7,6
11,5
13,5
12,8
8,7
5,0
K-10
10B-1
5/8" x 3/8"
30
35
9,5
13,5
14,8
15,4
10,4
6,0
K-12
12B-1
3⁄4” x 7/16"
40
35
11,5
15,9
17,5
16,9
12,3
7,0
K-16
16B-1
1” x 17,02mm
40
45
16,9
25,7
26,8
24,4
16,1
9,0
Standardlänge 2m
Kettenführungen
aus PE1000 mit C-Profil verzinkt oder rostfrei 1.4301

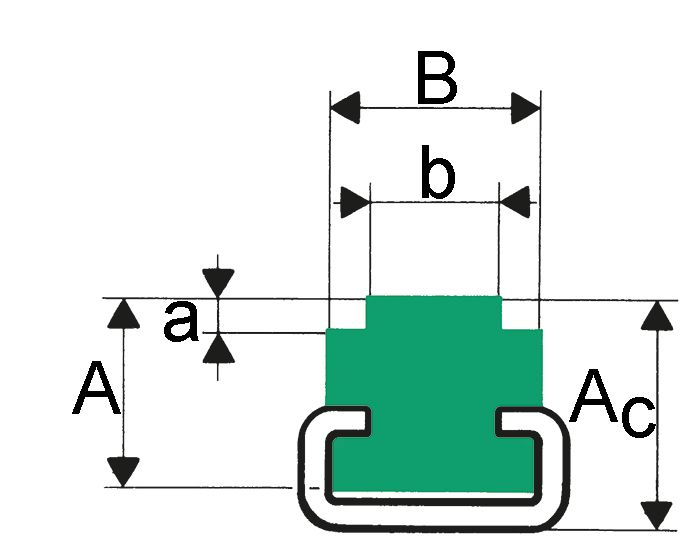

Type TC
Type
Kette
B
Ac
A
a
b
TC1-06
06B-1
3⁄8” x 7/32"
24
11
10
1,5
5,4
TC3-06
06B-1
3⁄8” x 7/32"
20
17
15
1,5
5,4
TC1-08
08B-1
1/2" x 5/16"
24
11
10
2,2
7,4
TC3-08
08B-1
1/2" x 5/16"
20
17
15
2,2
7,4
TC3-10
10B-1
5/8" x 3/8"
20
17
15
2,6
9,2
TC3-12
12B-1
3⁄4” x 7/16"
20
17
15
2,4
11,3
TC5-16
16B-1
1” x 17,02mm
28
18
15
3,5
16,5
Standardlänge 2m

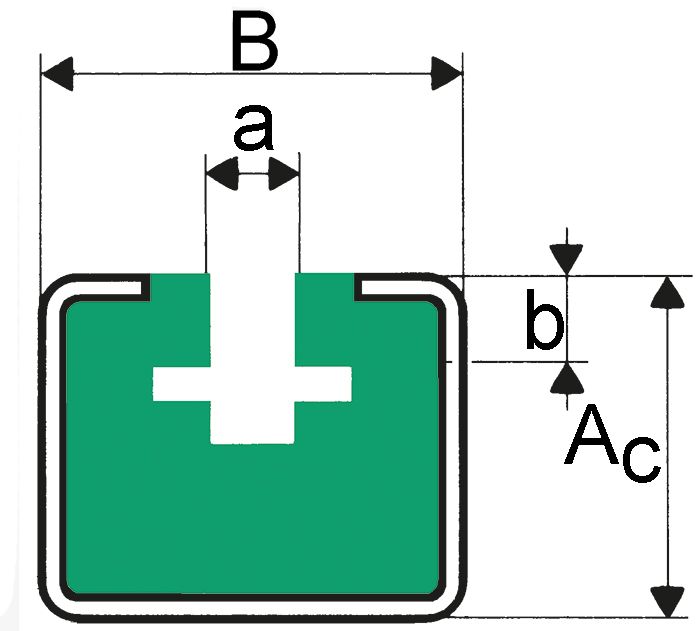

Type KC
Type
Kette
B
Ac
a
b
KC10-06
06B-1
3⁄8” x 7/32"
30
24
6,6
5,6
KC10-08
08B-1
1/2" x 5/16"
30
24
8,7
7,6
KC10-10
10B-1
5/8" x 3/8"
30
24
10,4
9,5
KC10-12
12B-1
3⁄4” x 7/16"
30
24
12,3
11,5
KC11-16
16B-1
1” x 17,02mm
45
40
16,1
16,9
KC11-20
20B-1
1 1/4" x 19,56mm
45
40
19,3
19,4
Standardlänge 2m

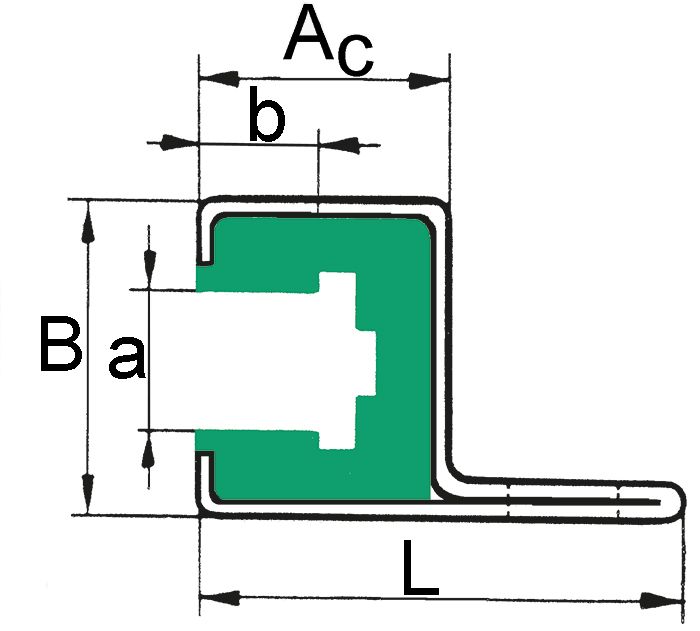

Type KCL
Type
Kette
B
Ac
a
b
L
KCL-06
06B-1
3⁄8” x 7/32"
31
25
6,6
5,6
47
KCL-08
08B-1
1/2" x 5/16"
31
25
8,7
7,6
47
KCL-10
10B-1
5/8" x 3/8"
31
25
10,4
9,5
47
KCL-12
12B-1
3⁄4” x 7/16"
31
25
12,3
11,5
47
Standardlänge 2m

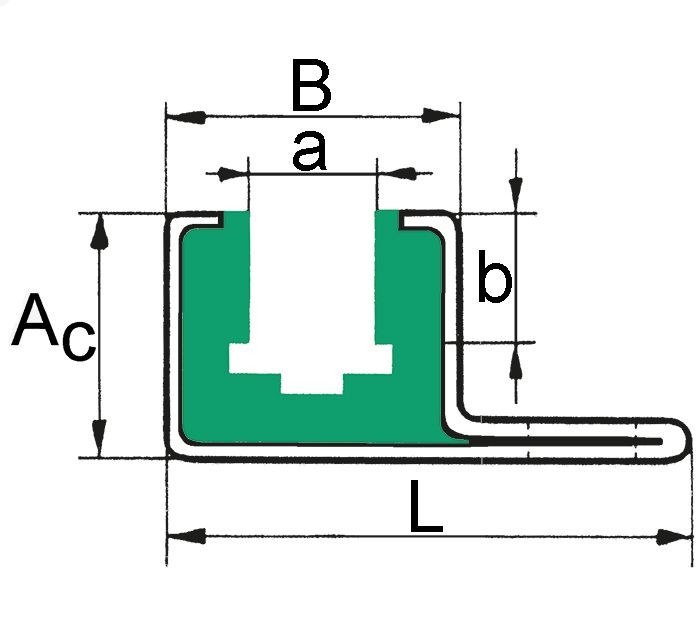

Type KCH
Type
Kette
B
Ac
a
b
L
KCH-06
06B-1
3⁄8” x 7/32"
31
25
6,6
5,6
53
KCH-08
08B-1
1/2" x 5/16"
31
25
8,7
7,6
53
KCH-10
10B-1
5/8" x 3/8"
31
25
10,4
9,5
53
KCH-12
12B-1
3⁄4” x 7/16"
31
25
12,3
11,5
53
Standardlänge 2m

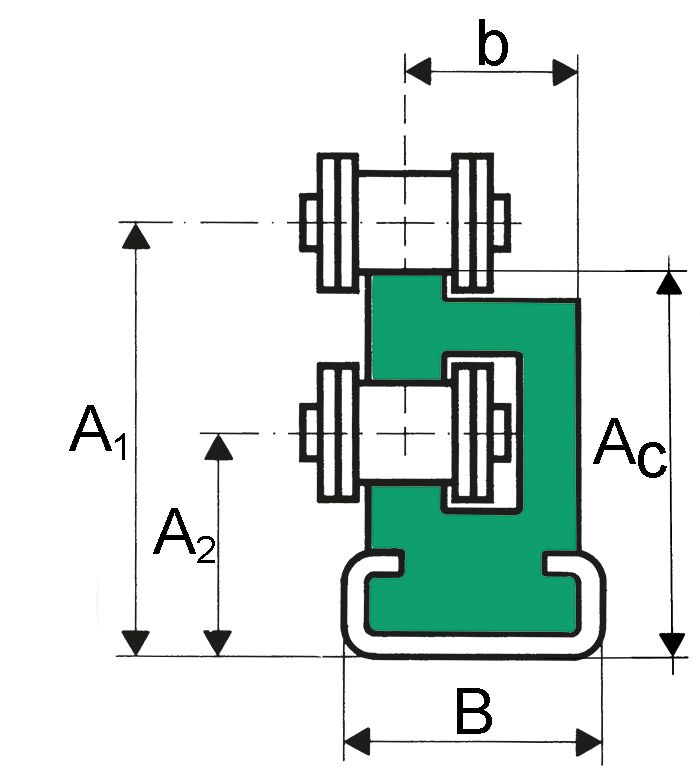

Type EC
Type
Kette
B
Ac
A1
A2
b
EC3-06
06B-1
3⁄8” x 7/32"
20
28,4
31,6
19,5
17,30
EC3-08
08B-1
1/2" x 5/16"
20
30,5
34,8
18,9
16,50
EC3-10
10B-1
5/8" x 3/8"
20
36,0
41,1
21,2
15,50
EC5-12
12B-1
3⁄4” x 7/16"
28
41,5
47,5
24,8
22,25
EC9-16
16B-1
1” x 17,02mm
38
61,4
69,4
39,1
29,75
Standardlänge 2m

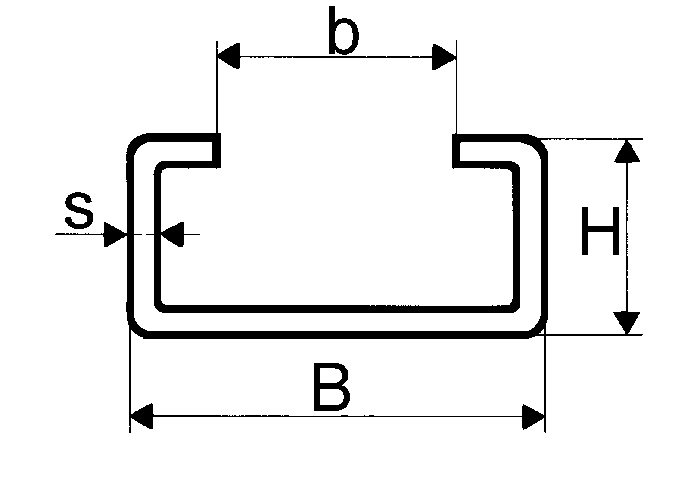

C-Profile
zur Aufnahme von Gleitleisten

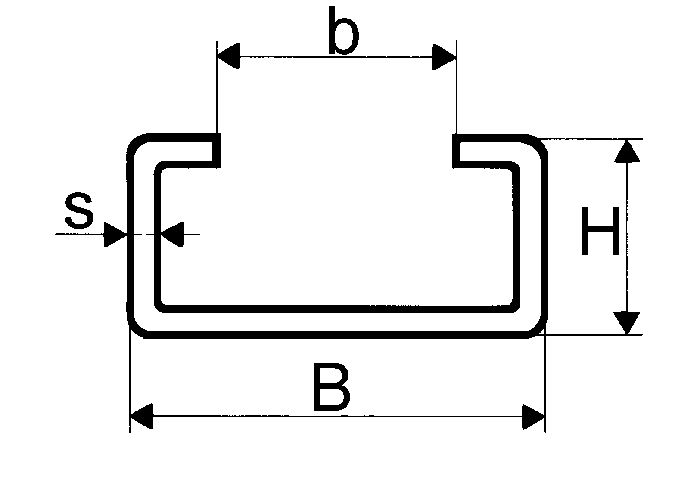

Type C1-C13

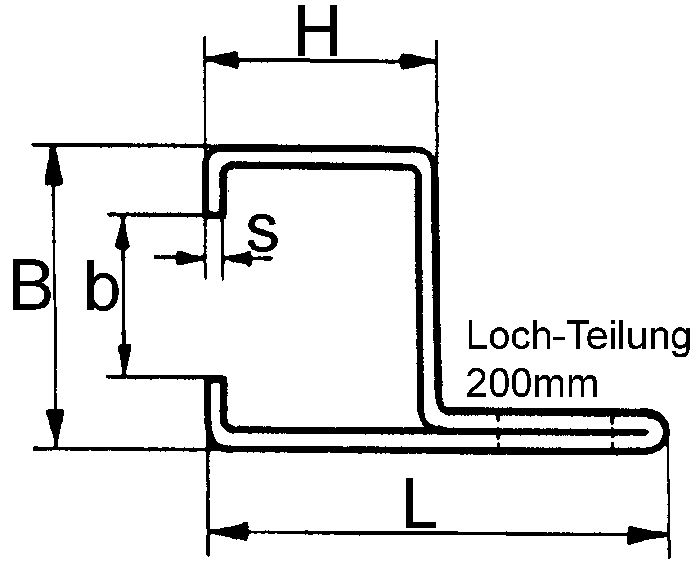

Type CL

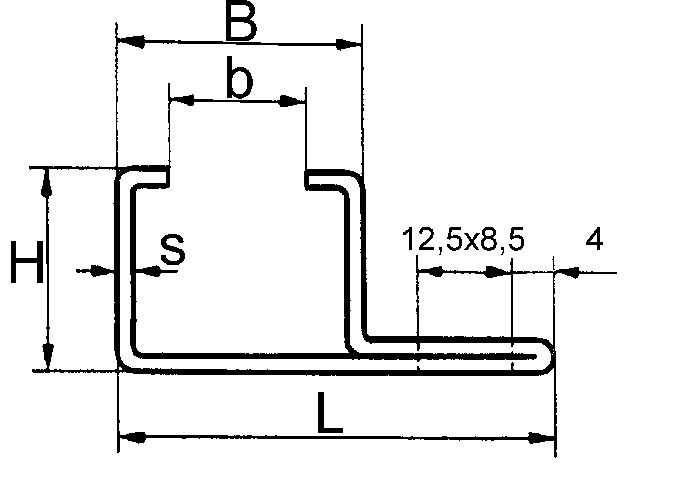

Type CH
Type
B
H
b
s
L
C1*
24
5,2
17,5
1
C3
20
10
10
1,5
C5
28
12
14
2
C9
38
18
22
2,5
C10
30
24
20
1,5
C11
45
40
31
2
C12
60
20
36
2,5
C13
65
55
40
3
CL
31
25
20
2
47
CH
31
25
20
2
53
Material: Stahl verzinkt oder rostfrei 1.4301
* nur in rostfrei lieferbar
Standardlängen 2m und 6m

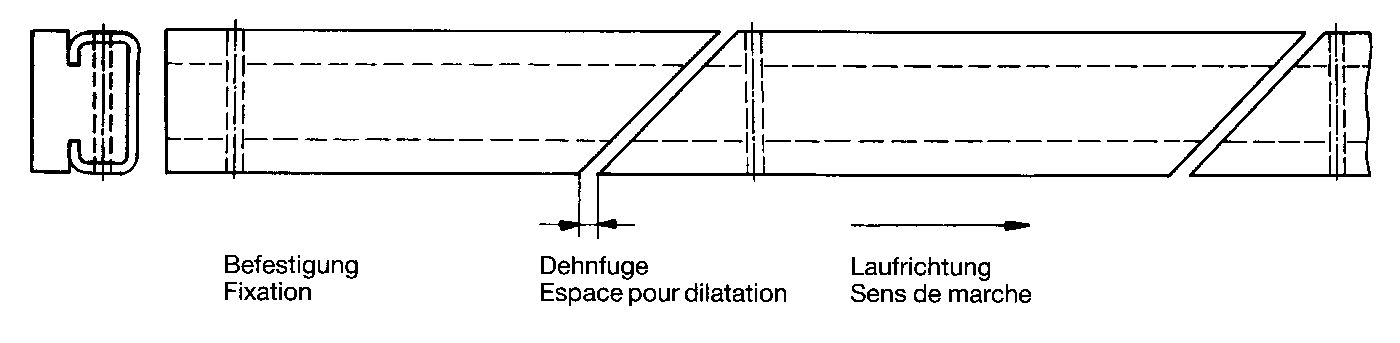

Berücksichtigung der Wärmedehnung Der unten gezeigte Montagevorschlag berücksichtigt den relativ grossen linearen Ausdehnungskoeffizienten von PE1000. Als praktische Formel gilt: 2mm pro 10°C Temperaturdifferenz auf 1´000mm Länge.
Spezialausführungen nach Zeichnung und Kunststoffe mit höherer Temperaturbeständigkeit auf Anfrage.
Wichtigste Eigenschaften von PE1000:
niedriger Reibungskoeffizient
verschleissfest
selbstschmierend
chemikalien- und säurebeständig
keine Feuchtigkeitsaufnahme
schwingungs- und geräuschdämpfend
korrosionsbeständig
dauerelastisch
bruchfest
schlagfest
kettenschonend
Technische Spezifikationen von PE1000:
Reibungskoeffizient PE1000 – geschliffener Stahl: µ = ca. 0,1 bis 0,15
Dichte: 0,93kg/dm3
Belastung bei 20 bis 30°C: max. 800N/cm2
Shore-Härte: D 63
Temperaturbeständigkeit: bis ca. 80°C
Praktische Einsatzmöglichkeit: -50°C bis +70°C
Ausdehnung einer Kettenführungsleiste von 1'000mm Länge: 2mm pro 10°C Temperatur-Differenz
