Stirnräder

In unserem Normstirnradsortiment finden Sie vorgebohrte Stirnräder mit Nabe oder als Scheibe aus C45. Nachbearbeitete Stirnräder, auch mit gehärteter Verzahnung, mit Bohrung, Passfedernut und Stellgewinde oder Spezialstirnräder nach Zeichnung aus dem Vollen gefertigt.

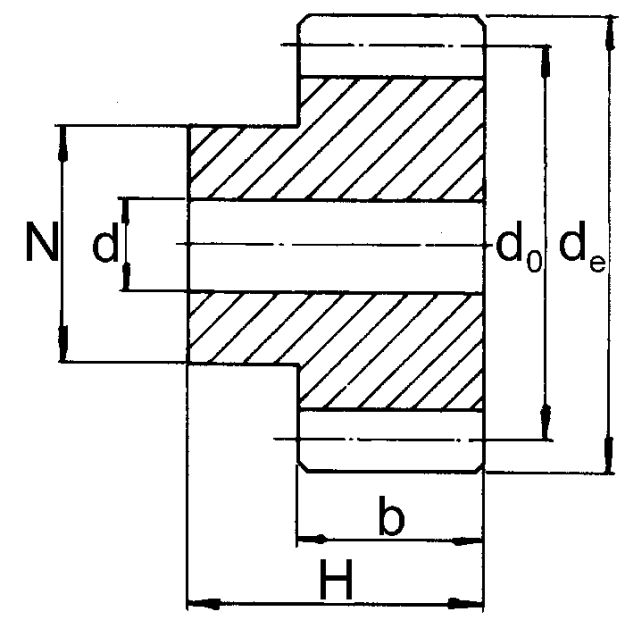

Stirnräder

mit Nabe

Z	Modul 1,0				Modul 1,5				Modul 2,0				Modul 2,5
	b = 15mm / H = 25mm				b = 17mm / H = 30mm				b = 20mm / H = 35mm				b = 25mm / H = 40mm
	d_e	d₀	N	d	d_e	d₀	N	d	d_e	d₀	N	d	d_e	d₀	N	d
12	14	12	9	5	21,0	18,0	14	8	28	24	18	10	35,0	30,0	22	10
13	15	13	10	5	22,5	19,5	14	8	30	26	19	10	37,5	32,5	25	10
14	16	14	10	5	24,0	21,0	17	8	32	28	20	10	40,0	35,0	28	10
15	17	15	12	6	25,5	22,5	18	8	34	30	22	10	42,5	37,5	30	10
16	18	16	13	6	27,0	24,0	20	8	36	32	24	10	45,0	40,0	32	12
17	19	17	14	8	28,5	25,5	20	8	38	34	25	10	47,5	42,5	35	12
18	20	18	15	8	30,0	27,0	20	8	40	36	25	10	50,0	45,0	35	12
19	21	19	15	8	31,5	28,5	20	8	42	38	25	10	52,5	47,5	35	12
20	22	20	16	8	33,0	30,0	25	8	44	40	30	10	55,0	50,0	40	14
21	23	21	16	8	34,5	31,5	25	10	46	42	30	12	57,5	52,5	40	14
22	24	22	18	8	36,0	33,0	25	10	48	44	30	12	60,0	55,0	45	14
23	25	23	18	8	37,5	34,5	25	10	50	46	30	12	62,5	57,5	45	14
24	26	24	20	8	39,0	36,0	25	10	52	48	35	12	65,0	60,0	45	14
25	27	25	20	8	40,5	37,5	25	10	54	50	35	12	67,5	62,5	50	14
26	28	26	20	8	42,0	39,0	30	12	56	52	40	12	70,0	65,0	50	14
27	29	27	20	8	43,5	40,5	30	12	58	54	40	12	72,5	67,5	50	14
28	30	28	20	8	45,0	42,0	30	12	60	56	40	12	75,0	70,0	50	14
29	31	29	20	8	46,5	43,5	30	12	62	58	40	14	77,5	72,5	50	14
30	32	30	20	8	48,0	45,0	30	12	64	60	40	14	80,0	75,0	55	16
31	33	31	25	10	49,5	46,5	35	12	66	62	45	14	82,5	77,5	55	16
32	34	32	25	10	51,0	48,0	35	12	68	64	45	14	85,0	80,0	55	16
33	35	33	25	10	52,5	49,5	35	12	70	66	45	14	87,5	82,5	55	16
34	36	34	25	10	54,0	51,0	35	12	72	68	45	14	90,0	85,0	55	16
35	37	35	25	10	55,5	52,5	35	12	74	70	45	14	92,5	87,5	60	16
36	38	36	25	10	57,0	54,0	35	12	76	72	45	14	95,0	90,0	60	16
37	39	37	25	10	58,5	55,5	40	12	78	74	50	14	97,5	92,5	60	16
38	40	38	25	10	60,0	57,0	40	12	80	76	50	14	100,0	95,0	60	16
39	41	39	25	10	61,5	58,5	40	12	82	78	50	14	102,5	97,5	60	16
40	42	40	25	10	63,0	60,0	40	12	84	80	50	14	105,0	100,0	70	20
41	43	41	30	10	64,5	61,5	50	14	86	82	60	16	107,5	102,5	70	20
42	44	42	30	10	66,0	63,0	50	14	88	84	60	16	110,0	105,0	70	20
43	45	43	30	10	67,5	64,5	50	14	90	86	60	16	112,5	107,5	70	20
44	46	44	30	10	69,0	66,0	50	14	92	88	60	16	115,0	110,0	70	20
45	47	45	30	10	70,5	67,5	50	14	94	90	60	16	117,5	112,5	70	20
46	48	46	30	10	72,0	69,0	50	14	96	92	60	16	120,0	115,0	70	20
47	49	47	30	10	73,5	70,5	50	14	98	94	60	16	122,5	117,5	80	20
48	50	48	30	10	75,0	72,0	50	14	100	96	70	16	125,0	120,0	80	20
49	51	49	30	10	76,5	73,5	50	14	102	98	70	16	127,5	122,5	80	20
50	52	50	30	12	78,0	75,0	50	14	104	100	70	16	130,0	125,0	80	20
51	53	51	40	12	79,5	76,5	60	15	106	102	70	20	132,5	127,5	90	20
52	54	52	40	12	81,0	78,0	60	15	108	104	70	20	135,0	130,0	90	20
53	55	53	40	12	82,5	79,5	60	15	110	106	70	20	137,5	132,5	90	20
54	56	54	40	12	84,0	81,0	60	15	112	108	70	20	140,0	135,0	90	20
55	57	55	40	12	85,5	82,5	60	15	114	110	70	20	142,5	137,5	90	20
56	58	56	40	12	87,0	84,0	60	15	116	112	70	20	145,0	140,0	100	20
57	59	57	40	12	88,5	85,5	60	15	118	114	70	20	147,5	142,5	100	20
58	60	58	40	12	90,0	87,0	60	15	120	116	70	20	150,0	145,0	100	20
59	61	59	40	12	91,5	88,5	60	15	122	118	70	20	152,5	147,5	100	20
60	62	60	40	12	93,0	90,0	60	15	124	120	70	20	155,0	150,0	100	20
61	63	61	50	12	94,5	91,5	70	20	126	122	80	20
62	64	62	50	12	96,0	93,0	70	20	128	124	80	20	160,0	155,0	100	20
63	65	63	50	12	97,5	94,5	70	20	130	126	80	20	162,5	157,5	100	20
64	66	64	50	12	99,0	96,0	70	20	132	128	80	20
65	67	65	50	12	100,5	97,5	70	20	134	130	80	20	167,5	162,5	100	20
66	68	66	50	12	102,0	99,0	70	20	136	132	80	20
67	69	67	50	12	103,5	100,5	70	20	138	134	80	20	172,5	167,5	100	20
68	70	68	50	12	105,0	102,0	70	20	140	136	80	20
69	71	69	50	12	106,5	103,5	70	20	142	138	80	20
70	72	70	50	12	108,0	105,0	70	20	144	140	80	20	180,0	175,0	100	20

Geradeverzahnt
Eingriffswinkel 20°
Material: C45

Weitere Zähnezahlen auf Anfrage.
Stirnräder mit gehärteten Zähnen auf Anfrage.

Stirnräder

mit Nabe

Z	Modul 3,0				Modul 4,0				Modul 5,0				Modul 6,0
	b = 30mm / H = 50mm				b = 40mm / H = 60mm				b = 50mm / H = 75mm				b = 60mm / H = 80mm
	d_e	d₀	N	d	d_e	d₀	N	d	d_e	d₀	N	d	d_e	d₀	N	d
12	42	36	25	12	56	48	35	14	70	60	45	16	84	72	54	16
13	45	39	25	12	60	52	40	14	75	65	50	16	90	78	60	16
14	48	42	30	12	64	56	45	14	80	70	55	20	96	84	65	20
15	51	45	35	12	68	60	45	14	85	75	60	20	102	90	70	20
16	54	48	38	15	72	64	50	15	90	80	65	20	108	96	75	20
17	57	51	42	15	76	68	50	15	95	85	70	20
18	60	54	45	15	80	72	50	15	100	90	70	20	120	108	80	20
19	63	57	45	15	84	76	60	15	105	95	70	20
20	66	60	45	15	88	80	60	15	110	100	80	20	132	120	90	20
21	69	63	45	15	92	84	70	20	115	105	80	20
22	72	66	50	15	96	88	70	20	120	110	80	25
23	75	69	50	15	100	92	75	20	125	115	90	25	150	138	110	25
24	78	72	50	16	104	96	75	20	130	120	90	25	156	144	110	25
25	81	75	60	16	108	100	75	20	135	125	90	25	162	150	110	25
26	84	78	60	16	112	104	75	20	140	130	100	25
27	87	81	60	16	116	108	75	20	145	135	100	25
28	90	84	60	16	120	112	75	20	150	140	100	25
29	93	87	60	16	124	116	75	20	155	145	100	25
30	96	90	60	16	128	120	75	20	160	150	100	25	192	180	110	25
31	99	93	70	20	132	124	80	20
32	102	96	70	20	136	128	80	20	170	160	110	25
33	105	99	70	20	140	132	80	20
34	108	102	70	20	144	136	80	20
35	111	105	70	20	148	140	80	20
36	114	108	70	20	152	144	80	20	190	180	110	25
37	117	111	80	20	156	148	80	20
38	120	114	80	20	160	152	80	25	200	190	110	30
39	123	117	80	20	164	156	80	25
40	126	120	80	20	168	160	80	25	210	200	110	30	252	240	120	25
41	129	123	90	20
42	132	126	90	20	220	210	120	25
43	135	129	90	20
44	138	132	90	20
45	141	135	90	20	188	180	80	25
46	144	138	90	20
47	147	141	90	20
48	150	144	100	20	200	192	80	25
50	156	150	100	20	208	200	80	25
54	168	162	100	20
55	171	165	100	20	285	275	120	30
56	174	168	100	20
57	177	171	100	20
60	186	180	100	20	248	240	100	25	310	300	120	30
62	192	186	100	20
65	201	195	100	20	268	260	100	25

Geradeverzahnt
Eingriffswinkel 20°
Material: C45

Weitere Zähnezahlen auf Anfrage.
Stirnräder mit gehärteten Zähnen auf Anfrage.

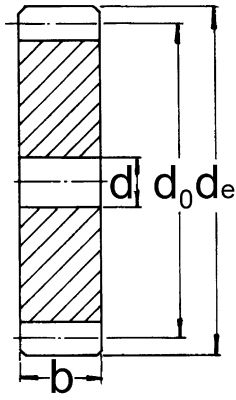

Stirnradscheiben

ohne Nabe

Z	Modul 1,0			Modul 1,5			Modul 2,0			Modul 2,5
	b = 15mm			b = 17mm			b = 20mm			b = 25mm
	d_e	d₀	d	d_e	d₀	d	d_e	d₀	d	d_e	d₀	d
60	62	60	12
65										167,5	162,5	20
70	72	70	12							180,0	175,0	20
72	74	72	12	111,0	108,0	20	148	144	20	185,0	180,0	20
75	77	75	12	115,5	112,5	20	154	150	20	192,5	187,5	20
76	78	76	12	117,0	114,0	20	156	152	20	195,0	190,0	20
80	82	80	12	123,0	120,0	20	164	160	20	205,0	200,0	25
85	87	85	12	130,5	127,5	20	174	170	20	217,5	212,5	25
90	92	90	12	138,0	135,0	20	184	180	20	230,0	225,0	25
95	97	95	12	145,5	142,5	20	194	190	20	242,5	237,5	25
100	102	100	12	153,0	150,0	20	204	200	20	255,0	250,0	25
110	112	110	12	168,0	165,0	20	224	220	20	280,0	275,0	25
114	116	114	12	174,0	171,0	20	232	228	20	290,0	285,0	25
120	122	120	12	183,0	180,0	20	244	240	20	305,0	300,0	25
127	129	127	12	193,5	190,5	20	258	254	20	322,5	317,5	25

Geradeverzahnt
Eingriffswinkel 20°
Material: C45

Weitere Zähnezahlen auf Anfrage.
Stirnräder mit gehärteten Zähnen auf Anfrage.

Stirnradscheiben

ohne Nabe

Z	Modul 3,0			Modul 4,0			Modul 5,0			Modul 6,0
	b = 30mm			b = 40mm			b = 50mm			b = 60mm
	d_e	d₀	d	d_e	d₀	d	d_e	d₀	d	d_e	d₀	d
30										192	180	25
32							170	160	25	204	192	25
35							185	175	25	222	210	25
38				160	152	25	200	190	30	240	208	25
40				168	160	25	210	200	30	252	240	25
45				188	180	25	235	225	30
48	150	144	25	200	192	25	250	240	30
50	156	150	25	208	200	25	260	250	30
52	162	156	25	216	208	25	270	260	30
55	171	165	25	228	220	25	285	275	30
57	177	171	25	236	228	25	295	285	30
60	186	180	25	248	240	25	310	300	30
65	201	195	25	268	260	25	335	325	30
70	216	210	25	288	280	25	360	350	30
72	222	216	25
75	231	225	25	308	300	25	385	375	30
76	234	228	25	312	304	25	390	380	30
80	246	240	25	328	320	25	410	400	30
85	261	255	25	348	340	25	435	425	30
90	276	270	25	368	360	25	460	450	30
95	291	285	25	388	380	25	485	475	30
100	306	300	25	408	400	25	510	500	30
110	336	330	25	448	440	25	560	550	30
114	348	342	25	464	456	25	580	570	30
120	366	360	25
127	387	381	25

Geradeverzahnt
Eingriffswinkel 20°
Material: C45

Weitere Zähnezahlen auf Anfrage.
Stirnräder mit gehärteten Zähnen auf Anfrage.
