Förderketten

Förderketten finden Ihre Anwendung unter anderem in der holverarbeitenden Industrie, in Landmaschinen, in Kläranlagen und in der Lebensmittelindustrie.
Förderkette mit Mitnehmer

Buchsenketten

nach DIN 8164

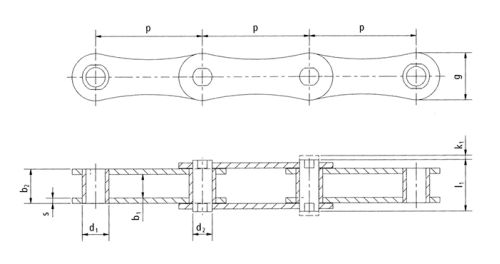

Buchsenkette
Type Teilung p b1 b2 d1 d2 l1 k1 s g Gelenkfläche f [cm2] Bruchlast FB [N] Gewicht [kg/m]
B500.1 15 14 18,5 9 6 26 4 2 14 1,11 12’500 1,21
B501.1 20 16 23,0 12 8 34 6 3 19 1,84 25’000 2,15
B502.1 25 18 25,0 15 10 36 7 3 24 2,50 31’500 2,55
B503.1 30 20 29,0 17 11 43 7 4 28 3,19 40’000 4,00
B504.1 35 22 31,0 18 12 45 9 4 30 3,72 50’000 4,30
B505.1 40 25 36,0 20 14 54 9 5 35 5,04 63’000 5,50
B506.1 45 30 43,0 22 16 62 9 6 40 6,88 80’000 7,55
B507.1 50 35 48,0 26 18 67 13 6 44 8,64 100’000 9,04
B508.1 55 45 63,0 30 20 90 14 8 48 12,60 125’000 13,60
B509.1 60 50 68,0 32 22 96 13 8 54 14,96 160’000 14,90
B510.1 65 55 73,0 36 26 101 15 8 60 18,98 200’000 18,90
B511.1 70 65 87,0 42 30 117 14 10 66 28,80 250’000 24,70
B512.1 80 70 96,0 44 32 134 16 12 75 30,72 315’000 31,00
B513.1 90 80 106,0 50 36 144 16 12 85 38,16 400’000 41,80
B514.1 100 90 116,0 56 42 155 15 12 95 48,72 500’000 48,40

Chemisch und thermisch behandelte Ketten (vernickelt, verzinkt) weisen eine um 20% verringerte Bruchlast FB auf.

Ketten ausgerüstet mit verlängerten Achsen, Mitnehmern oder Sonderanbauteilen nach Zeichnung.
