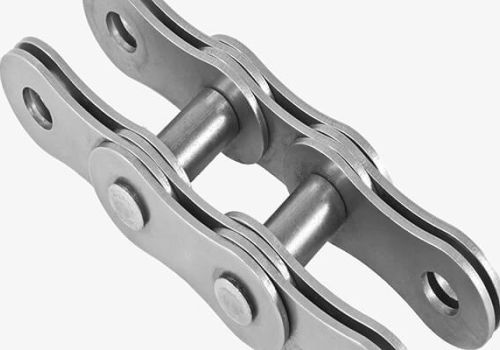

Die Gallkette (Bolzenkette) bildet die Grundform der Gelenkkette. Sie wird vor allem als Lastkette in Hebezügen mit kleinen Kettengeschwindigkeiten verwendet.

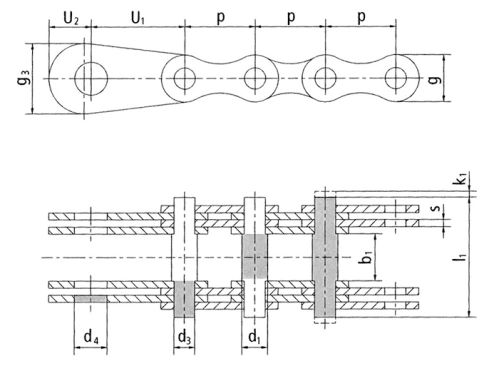

Gallketten
nach DIN 8150
Type
Teilung p
b1
d1
g
l1
k1
Bruchlast FB [N]
Gelenkfläche f [cm2]
Gewicht q [kg/m]
s
Anzahl Laschen
d3
U1
d4
g3
G200.1
3,5
2
2,0
3
7,5
750
0,02
0,07
0,65
2
1,3
G201.1
6,0
4
3,0
5
11,0
1’200
0,05
0,16
1,00
2
2,3
G202.1
8,0
6
3,5
7
13,0
1,5
1’400
0,05
0,25
1,00
2
2,5
15
6
16
G203.1
10,0
8
4,0
8
17,0
1,0
2’400
0,09
0,40
1,50
2
3,0
15
6
16
G204.1
15,0
12
5,0
12
24,0
1,0
4’800
0,16
0,70
2,00
2
4,0
20
9
18
G205.1
20,0
15
8,0
15
28,0
2,5
12’500
0,24
1,10
2,00
2
6,0
25
10
20
G206.1
25,0
18
10,0
18
36,0
3,0
25’000
0,48
1,75
3,00
2
8,0
30
12
25
G207.1
30,0
20
11,0
20
51,0
3,5
40’000
1,08
3,04
3,00
4
9,0
40
14
30
G208.1
35,0
22
12,0
26
53,0
4,0
60’000
1,20
4,20
3,00
4
10,0
45
16
35
G209.1
40,0
25
14,0
32
58,0
4,0
80’000
1,44
4,90
3,00
4
12,0
50
18
40
G210.1
45,0
30
17,0
35
63,0
3,5
100’000
1,68
6,40
3,00
4
14,0
55
22
45
G211.1
50,0
35
22,0
40
90,0
3,5
150’000
3,24
10,90
3,00
6
18,0
60
26
50
G212.1
55,0
40
24,0
42
108,0
3,5
200’000
5,04
15,50
6,00
4
21,0
65
32
55
G213.1
60,0
45
26,0
46
114,0
3,0
250’000
5,52
18,00
6,00
4
23,0
70
36
60
G214.1
70,0
50
32,0
55
148,0
4,5
375’000
10,08
33,50
6,00
6
28,0
85
40
70
G215.1
80,0
60
36,0
60
158,0
6,0
490’000
11,52
38,20
6,00
6
32,0
100
50
85
G216.1
90,0
70
40,0
70
183,0
8,0
730’000
15,12
53,00
7,00
6
36,0
120
60
100
G217.1
100,0
80
45,0
80
223,0
7,5
950’000
22,95
76,60
7,00
8
40,0
140
70
120
G218.1
110,0
90
50,0
90
235,0
7,5
1’250’000
25,28
90,00
7,00
8
45,0
160
80
140
G219.1
120,0
100
55,0
100
261,0
7,5
1’400’000
32,00
112,00
8,00
8
50,0
180
90
160
Chemisch und thermisch behandelte Ketten (vernickelt, verzinkt) weisen eine um 20% verringerte Bruchlast FB auf.
