Normkettenräder

In unserem Normkettenradsortiment finden Sie vorgebohrte Kettenräder mit Nabe oder als Scheibe aus C45 oder aus rostfreiem Stahl. Für alle anderen Fälle fertigen wir Ihr Spezialkettenrad aus dem Vollen.

Kettenräder zu Rollenkette

Simplex 04-1 / 6 x 2,8mm

Kettenrad mit Nabe, KRN-04B-1

Ab Z57: Scheibenbreite 4mm

Kettenradscheibe, KRS-04B-1

Ab Z52: Scheibenbreite 4mm

Z	d₀	d_e	N	L₁	d
			KRN	KRN	KRN/KRS
8	15,68	18,0	9,8	10	5
9	17,54	19,9	11,5	10	5
10	19,41	21,7	13	10	6
11	21,29	23,6	14	10	6
12	23,18	25,4	16	10	6
13	25,07	27,3	18	10	8
14	26,96	29,2	20	10	8
15	28,86	31,0	20	10	8
16	30,75	33,0	20	13	8
17	32,65	35,0	20	13	8
18	34,55	36,9	20	13	8
19	36,45	38,8	20	13	8
20	38,36	40,7	20	13	8
21	40,26	42,6	25	13	8
22	42,16	44,5	25	13	8
23	44,06	46,4	25	13	8
24	45,96	48,3	25	13	8
25	47,87	50,2	25	13	8
26	49,77	52,1	30	15	8
27	51,68	54,0	30	15	8
28	53,58	55,9	30	15	8
29	55,49	57,8	30	15	8
30	57,40	59,8	30	15	8
31	59,31	61,7	30	15	8
32	61,21	63,6	30	15	8
33	63,12	65,5	30	15	8
34	65,03	67,4	30	15	8
35	66,93	69,3	30	15	8
36	68,84	71,2	30	15	8
37	70,75	73,1	30	15	8
38	72,66	75,0	30	15	8
39	74,57	76,9	30	15	8
40	76,47	78,9	30	15	8
41	78,38	80,8			10
42	80,29	82,7			10
43	82,20	84,7			10
44	84,11	86,6			10
45	86,01	88,5	40	16	10
46	87,92	90,4			10
48	91,74	94,2	62	18	12/10
50	95,55	98,0	50	20	12/10
57	108,92	111,4	50	20	12
60	114,64	117,1			12
65	124,19	126,6			14
76	145,19	147,6	60	20	12/16
90	171,92	174,4			16
95	181,47	183,9			16

Material: C45 / KRS ab Z52 Baustahl

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Duplex- und Triplex- Kettenräder auf Anfrage.

Kettenräder zu Rollenkette

Simplex 05-1 / 8 x 3mm

Kettenrad mit Nabe, KRN-05B-1

Ab Z57: Scheibenbreite 4mm

Kettenradscheibe, KRS-05B-1

Ab Z46: Scheibenbreite 4mm

Z	d₀	d_e	N	L₁	d
			KRN	KRN	KRN/KRS
8	20,90	24,0	13	12	6
9	23,39	26,6	15	12	6
10	25,89	29,2	17	12	8
11	28,39	31,7	18	13	8
12	30,91	34,2	20	13	8
13	33,42	36,7	23	13	8
14	35,95	39,2	25	13	8
15	38,48	41,7	28	13	8
16	41,01	44,3	30	14	8
17	43,53	46,8	30	14	8
18	46,07	49,3	30	14	8
19	48,61	51,9	30	14	8
20	51,14	54,4	30	14	8
21	53,68	57,0	35	14	8
22	56,21	59,5	35	14	8
23	58,75	62,0	35	14	8
24	61,29	64,6	35	14	8
25	63,83	67,5	35	14	8
26	66,37	69,5	40	16	10
27	68,91	72,2	40	16	10
28	71,45	74,8	40	16	10
29	73,99	77,3	40	16	10
30	76,53	79,8	40	16	10
31	79,08	82,4	40	16	10
32	81,61	84,9	40	16	10
33	84,16	87,5	40	16	10
34	86,70	90,0	40	16	10
35	89,25	92,5	40	16	10
36	91,79	95,0	40	16	10
37	94,33	97,6	40	16	10
38	96,88	100,2	40	16	10
39	99,42	102,7	40	16	10
40	101,97	105,2	40	16	10
41	104,51	107,8			12
42	107,05	110,4			12
43	109,60	112,9			12
44	112,14	115,9			12
45	114,69	118,0	60	20	12
46	117,23	120,6			12
48	122,32	125,6	60	20	12
50	127,41	130,7	60	20	12
57	145,22	148,6	80	20	14
60	152,85	156,2			14
65	165,58	169,2			16
76	193,59	197,7	80	25	20
90	229,23	233,4			20
95	241,96	246,1			20

Material: C45 / KRS ab Z46 Baustahl

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Duplex- und Triplex- Kettenräder auf Anfrage.

Kettenräder zu Rollenkette

Simplex 06B-1 / 3/8" x 7/32"

Kettenrad mit Nabe, KRN-06B-1

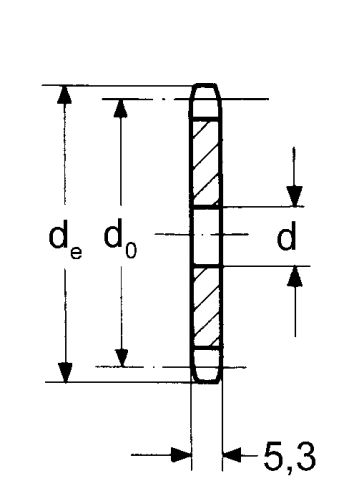

Kettenradscheibe, KRS-06B-1

Ab Z100: Scheibenbreite 7mm

Z	d₀	d_e	N	N	L₁	L₁	d	d
			KRN	KRG	KRN	KRG	KRN/KRS	KRG
8	24,89	28,5	15		22		6
9	27,85	31,5	18		22		8/7
10	30,82	34,5	20		25		8/7
11	33,80	37,5	22		25		8
12	36,80	40,5	25		25		8
13	39,79	43,5	28		25		10/8
14	42,80	46,5	31		25		10/8
15	45,81	49,5	34		28		10/8
16	48,82	52,5	37		28		10
17	51,83	55,5	40		28		10
18	54,85	58,5	43		28		10
19	57,87	61,5	45		28		10
20	60,89	64,5	46		28		10
21	63,91	67,6	48		28		12/10
22	66,93	70,6	50		28		12/10
23	69,95	73,6	52		28		12/10
24	72,97	76,6	54		28		12/10
25	76,00	79,7	57		28		12/10
26	79,02	82,7	60		28		12/10
27	82,05	85,7	60		28		12/10
28	85,07	88,7	60		28		12/10
29	88,09	91,8	60		30		12/10
30	91,12	94,8	60		30		12/10
31	94,15	97,8	65		30		14/12
32	97,17	100,8	65		30		14/12
33	100,20	103,9	65		30		14/12
34	103,23	106,9	65		30		14/12
35	106,26	109,9	65		30		14/12
36	109,29	112,9	70		30		16/12
37	112,32	116,0	70		30		16/12
38	115,35	119,0	70	70	30	32	16/12	20
39	118,37	122,0	70		30		16/12
40	121,40	125,1	70		30		16/12
41	124,43	128,5					16
42	127,46	131,1	80		35		16
43	130,49	134,6					16
44	133,52	137,6					16
45	136,55	140,2	80*	70	35	32	16	20
48	145,64	149,3	80*		35		16
50	151,69	155,3	80*		35		16
57	172,91	176,6	80*	70	35	32	16	20
60	181,99	185,7	80*		35		16
65	197,15	201,6					20
76	230,49	234,1	80*	70	35	32	20	20
90	272,93	277,4					20
95	288,08	292,5	88*	80	40	40	25/20	20
114	345,68	349,5		80		40	25/20	20

Material: C45 / ab Z45 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.

Kettenräder zu Rollenkette

Duplex 06B-2 und Triplex 06B-3 / 3/8" x 7/32"

Kettenrad mit Nabe, KRN-06B-2

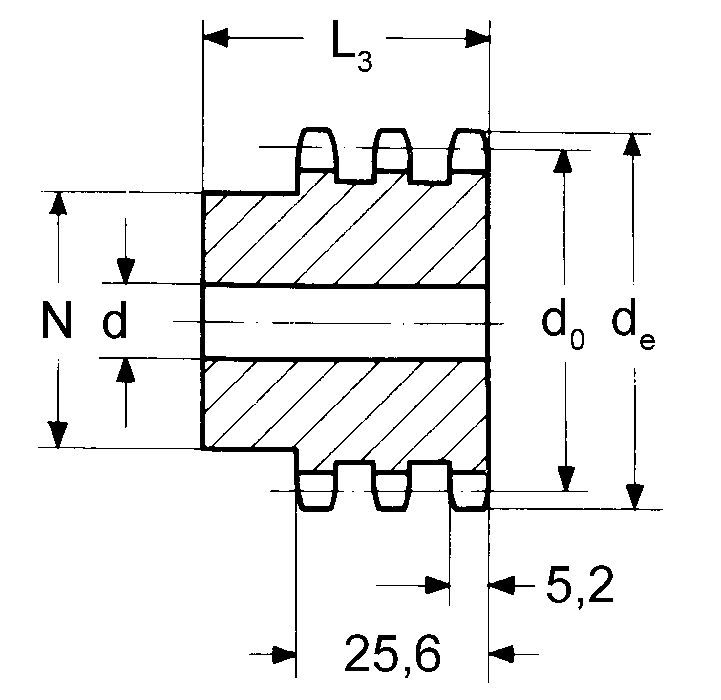

Kettenrad mit Nabe, KRN-06B-3

			Duplex						Triplex
Z	d₀	d_e	N	N	L₂	L₂	d	d	N	N	L₃	L₃	d	d
			KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG
8	24,89	28,5	15		22		6		15		32		6
9	27,85	31,5	18		22		8		18		32		8
10	30,82	34,5	20		22		8		20		32		10
11	33,80	37,5	22		25		10		22		35		10
12	36,80	40,5	25		25		10		25		35		10
13	39,79	43,5	28		25		10		28		35		10
14	42,80	46,5	31		25		10		31		35		12
15	45,81	49,5	34		25		10		34		35		12
16	48,82	52,5	37		30		12		37		35		12
17	51,83	55,5	40		30		12		40		35		12
18	54,85	58,5	43		30		12		43		35		12
19	57,87	61,5	46		30		12		46		35		12
20	60,89	64,5	49		30		12		49		35		12
21	63,91	67,6	52		30		12		52		40		14
22	66,93	70,6	55		30		12		55		40		14
23	69,95	73,6	58		30		12		58		40		14
24	72,97	76,6	61		30		12		61		40		14
25	76,00	79,7	64		30		12		64		40		14
26	79,02	82,7	67		30		12		67		40		14
27	82,05	85,7	70		30		12		70		40		14
28	85,07	88,7	73		30		12		73		40		14
29	88,09	91,8	76		30		12		76		40		14
30	91,12	94,8	79		30		12		79		40		14
31	94,15	97,8	80		30		16		80		40		16
32	97,17	100,8	80		30		16		80		40		16
33	100,20	103,9	80		30		16		80		40		16
34	103,23	106,9	80		30		16		85		40		16
35	106,26	109,9	80		30		16		85		40		16
36	109,29	112,9	90		30		16		90		40		16
37	112,32	116,0	90		30		16		90		40		16
38	115,35	119,0	90	80	30	40	16	24	90	90	40	56	16	24
39	118,37	122,0	90		30		16		90		40		16
40	121,40	125,1	90		30		16		90		40		16
42	127,46	131,1	90		40		16
45	136,55	140,2	90*	80	40	40	16	24	90*	90	56	56	16	24
48	145,64	149,3	90*		40		16
50	151,69	155,3	90*		40		16		90*		56		16
57	172,91	176,9	90*	80	40	40	16	24	90*	90	56	56	16	24
60	181,99	185,7	90*		40		16		90*		56		20
76	230,49	234,1	90*	80	40	40	20	24	100*	100	56	56	20	24
95	288,08	292,5		90		45		24		100		56		24
114	345,68	349,5		95		45		24		100		56		24

Material: C45 / ab Z45 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Duplex- und Triplex- Kettenradscheiben auf Anfrage.

Kettenräder zu Rollenkette

Simplex 103, 083, 084, 084V / 1/2" x 3/16"

Kettenrad mit Nabe, KRN-103

Kettenradscheibe, KRS-103

Ab Z90: Scheibenbreite 6mm

Z	d₀	d_e	N	L₁	d
			KRN	KRN	KRN/KRS
8	33,18	38,5	21	14	8
9	37,13	41,5	25	14	8
10	41,10	46,2	28	14	8
11	45,07	49,6	31	16	8
12	49,07	53,9	35	16	8
13	53,06	58,4	39	16	8
14	57,07	62,8	43	16	8
15	61,09	66,8	47	16	8
16	65,10	70,9	50	18	10
17	69,11	74,9	50	18	10
18	73,14	78,9	50	18	10
19	77,16	82,9	50	18	10
20	81,19	86,9	50	18	10
21	85,22	91,0	60	20	12/10
22	89,24	95,0	60	20	12/10
23	93,27	99,0	60	20	12/10
24	97,29	103,0	60	20	12/10
25	101,33	107,1	60	20	12/10
26	105,36	111,2	70	20	16/12
27	109,40	115,4	70	20	16/12
28	113,42	119,4	70	20	16/12
29	117,46	123,4	70	20	16/12
30	121,50	127,5	70	20	16/12
31	125,54	131,5	70	20	16/12
32	129,56	135,5	70	20	16/12
33	133,60	139,6	70	20	16/12
34	137,64	143,6	70	20	16/12
35	141,68	147,6	70	20	16/12
36	145,72	151,7	70	25	16
37	149,76	155,7	70	25	16
38	153,80	159,8	70	25	16
39	157,83	163,8	70	25	16
40	161,87	167,8	70	25	16
41	165,91	171,4			16
42	169,95	175,4			16
43	173,99	179,5			16
44	178,03	183,5			16
45	182,07	187,5			16
48	194,18	199,7			20
50	202,26	207,8			20
57	230,54	236,1			20
60	242,66	248,2			20
65	262,86	268,8			20
76	307,33	313,3			25
90	363,90	369,9			25
100	404,31	410,3			25
110	460,90	466,9			25

Material: C45 / ab Z41 Baustahl

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.

Kettenräder zu Rollenkette

Simplex 08B-1 / 1/2" x 5/16"

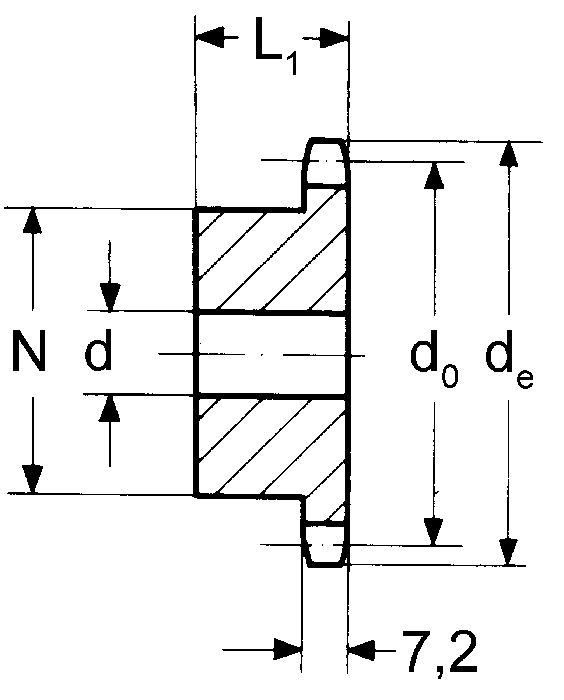

Kettenrad mit Nabe, KRN-08B-1

Kettenradscheibe, KRS-08B-1

Z	d₀	d_e	N	N	L₁	L₁	d	d
			KRN	KRG	KRN	KRG	KRN/KRS	KRG
8	33,18	37,7	20		25		10/8
9	37,13	41,6	24		25		10/8
10	41,10	45,6	26		25		10/8
11	45,07	49,6	29		25		10
12	49,07	53,6	33		28		10
13	53,06	57,6	37		28		10
14	57,07	61,6	41		28		10
15	61,09	65,6	45		28		10
16	65,10	69,6	50		28		12/10
17	69,11	73,6	52		28		12/10
18	73,14	77,6	56		28		12/10
19	77,16	81,7	60		28		12/10
20	81,19	85,7	64		28		12/10
21	85,22	89,7	68		28		12
22	89,24	93,7	70		28		12
23	93,27	97,8	70		28		14/12
24	97,29	101,8	70		28		14/12
25	101,33	105,8	70		28		14/12
26	105,36	109,7	70		30		16
27	109,40	113,9	70		30		16
28	113,42	117,9	70		30		16
29	117,46	122,0	80		30		16
30	121,50	126,0	80		30		16
31	125,54	130,0	90		30		16
32	129,56	134,4	90		30		16
33	133,60	138,1	90		30		16
34	137,64	142,1	90		30		16
35	141,68	146,2	90		30		16
36	145,72	151,2	90		35		16
37	149,76	154,2	90		35		16
38	153,80	158,3	90	70	35	40	16	20
39	157,83	162,3	90		35		16
40	161,87	166,4	90		35		16
41	165,91	170,4					20
42	169,95	174,4	90*		42		20
43	173,99	178,5					20
44	178,03	182,5					20
45	182,07	186,5	90*	70	42	40	20	20
48	194,18	198,7	90*		42		20
50	202,26	206,8	90*		42		20
57	230,54	235,0	90*	70	42	40	20	20
60	242,66	247,2	90*		42		20
65	262,86	267,4					25
76	307,33	311,8	90*	80	42	40	25	24
90	363,90	368,4					25
95	384,11	388,6		80		45	25	24
114	460,91	465,4		91		45	25	24

Material: C45 / ab Z42 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.

Kettenräder zu Rollenkette

Duplex 08B-2 und Triplex 08B-3 / 1/2" x 5/16"

Kettenrad mit Nabe, KRN-08B-2

Kettenrad mit Nabe, KRN-08B-3

			Duplex						Triplex
Z	d₀	d_e	N	N	L₂	L₂	d	d	N	N	L₃	L₃	d	d
			KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG
8	33,18	37,7	20		32		10		20		46		10
9	37,13	41,6	24		32		10		24		46		12
10	41,10	45,6	28		32		10		28		46		12
11	45,07	49,6	32		35		12		32		50		14
12	49,07	53,6	35		35		12		35		50		14
13	53,06	57,6	38		35		12		38		50		14
14	57,07	61,6	42		35		12		42		50		14
15	61,09	65,6	46		35		12		46		50		14
16	65,10	69,6	50		35		14		50		50		16
17	69,11	73,6	54		35		14		54		50		16
18	73,14	77,6	58		35		14		58		50		16
19	77,16	81,7	62		35		14		62		50		16
20	81,19	85,7	66		35		14		66		50		16
21	85,22	89,7	70		40		16		70		55		20
22	89,24	93,7	70		40		16		70		55		20
23	93,27	97,8	70		40		16		70		55		20
24	97,29	101,8	75		40		16		75		55		20
25	101,33	105,8	80		40		16		80		55		20
26	105,36	109,7	85		40		20		85		55		20
27	109,40	113,9	85		40		20		85		55		20
28	113,42	117,9	90		40		20		90		55		20
29	117,46	122,0	95		40		20		95		55		20
30	121,50	126,0	100		40		20		100		55		20
31	125,54	130,0	100		40		20		110		55		20
32	129,56	134,4	100		40		20		110		55		20
33	133,60	138,1	100		40		20		110		55		20
34	137,64	142,1	100		40		20		110		55		20
35	141,68	146,2	100		40		20		110		55		20
36	145,72	151,2	110		40		20		120		55		25
37	149,76	154,2	110		40		20		120		55		25
38	153,80	158,3	110	90	40	50	20	24	120	100	24	60	25	24
39	157,83	162,3	110		40		20		120		55		25
40	161,87	166,4	110		40		20		120		55		25
42	169,95	174.4	110*		50		20
45	182,07	186,5	110*	90	50	50	20	24	110*	100	60	60	25	24
48	194,18	198,7	110*		50		20
50	202,26	206,8	110*		50		20		110*		60		25
57	230,54	235,0	110*	90	50	50	25	24	110*	100	60	60	25	24
60	242,66	247,2	110*		50		25		110*		60		25
76	307,33	311,8	110*	100	56	56	25	24	110*	100	60	60	25	24
95	384,11	388,6		100		56		24		120		67		24
114	460,91	465,4		100		63		24		120		67		24

Material: C45 / ab Z42 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Duplex- und Triplex- Kettenradscheiben auf Anfrage.

Kettenräder zu Rollenkette

Simplex 10B-1 / 5/8" x 3/8"

Kettenrad mit Nabe, KRN-10B-1

Kettenradscheibe, KRS-10B-1

Z	d₀	d_e	N	N	L₁	L₁	d	d
			KRN	KRG	KRN	KRG	KRN/KRS	KRG
8	41,48	48,3	25		25		10
9	46,42	53,3	30		25		10
10	51,37	58,2	35		25		10
11	56,34	63,2	37		30		12/10
12	61,34	68,2	42		30		12/10
13	66,32	73,2	47		30		12/10
14	71,34	78,2	52		30		12/10
15	76,36	83,2	57		30		12/10
16	81,37	88,2	60		30		12
17	86,39	93,2	60		30		12
18	91,42	98,3	70		30		14/12
19	96,45	103,3	70		30		14/12
20	101,49	108,3	75		30		14/12
21	106,52	113,4	75		30		16/12
22	111,55	118,4	80		30		16/12
23	116,58	123,4	80		30		16/12
24	121,62	128,5	80		30		16/12
25	126,66	133,5	80		30		16/12
26	131,70	138,5	85		35		20/16
27	136,75	143,6	85		35		20/16
28	141,78	148,6	90		35		20/16
29	146,83	153,7	90		35		20/16
30	151,87	158,7	90		35		20/16
31	156,92	163,8	95		35		20/16
32	161,95	168,8	95		35		20/16
33	167,00	174,9	95		35		20/16
34	172,05	178,9	95		35		20/16
35	177,10	183,9	95		35		20/16
36	182,15	189,0	100		35		20
37	187,20	194,0	100		35		20
38	192,24	199,1	100	80	35	40	20	20
39	197,29	204,1	100		35		20
40	202,34	209,2	100		35		20
41	207,39	214,2					20
42	212,44	219,3	100*		43		20
43	217,49	224,3					20
44	222,53	229,4					20
45	227,58	234,4	100*	80	40	40	20	20
48	242,73	249,6	100*		40		20
50	252,82	259,7	100*		40		20
57	288,18	295,0	100*	90	40	45	20/25	24
60	303,32	310,2	100*		40		20/25
65	328,58	335,4					25
76	384,16	391,0	100*	90	50	50	20/25	24
90	454,88	461,7					30
95	480,14	487,0		100		56	30	24
114	576,13	583,0		100		56	30	24

Material: C45 / ab Z42 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.

Kettenräder zu Rollenkette

Duplex 10B-2 und Triplex 10B-3 / 5/8" x 3/8"

Kettenrad mit Nabe, KRN-10B-2

Kettenrad mit Nabe, KRN-10B-3

			Duplex						Triplex
Z	d₀	d_e	N	N	L₂	L₂	d	d	N	N	L₃	L₃	d	d
			KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG
8	41,48	48,3	25		40		12		25		55		12
9	46,42	53,3	30		40		12		30		55		12
10	51,37	58,2	35		40		12		35		55		16
11	56,34	63,2	39		40		14		39		55		16
12	61,34	68,2	44		40		14		44		55		16
13	66,32	73,2	49		40		14		49		55		16
14	71,34	78,2	54		40		14		54		55		16
15	76,36	83,2	59		40		14		59		55		16
16	81,37	88,2	64		45		16		64		60		16
17	86,39	93,2	69		45		16		69		60		16
18	91,42	98,3	74		45		16		74		60		16
19	96,45	103,3	79		45		16		79		60		16
20	101,49	108,3	84		45		16		84		60		16
21	106,52	113,4	85		45		16		85		60		20
22	111,55	118,4	90		45		16		90		60		20
23	116,58	123,4	95		45		16		95		60		20
24	121,62	128,5	100		45		16		100		60		20
25	126,66	133,5	105		45		16		105		60		20
26	131,70	138,5	110		45		16		110		60		20
27	136,75	143,6	110		45		20		110		60		20
28	141,78	148,6	115		45		20		115		60		20
29	146,83	153,7	115		45		20		115		60		20
30	151,87	158,7	120		45		20		120		60		20
31	156,92	163,8	120		45		20		120		60		20
32	161,95	168,8	120		45		20		120		60		20
33	167,00	174,9	120		45		20		120		60		20
34	172,05	178,9	120		45		20		120		60		20
35	177,10	183,9	120		45		20		120		60		20
36	182,15	189,0	120		45		20		120		60		25
37	187,20	194,0	120		45		20		120		60		25
38	192,24	199,1	120	100	45	50	20	30	120	100	60	60	25	32
39	197,29	204,1	120		45		20		120		60		25
40	202,34	209,2	120		45		20		120		60		25
42	212,44	219,3	120*		59		20
45	227,58	234,4	120*	100	59	50	20	30	130*	100	60	60	25	32
48	242,73	249,6	120*		50		20
50	252,82	259,7	120*		50		20		130*		60		25
55	278,08	285,5	120*		50		20
57	288,18	295,0	120*	100	50	56	20	30	130*	100	60	63	25	32
60	303,32	310,2	120*		50		20				60		25
76	384,16	391,0	120*	100	63	63	20	30	130*	110	67	67	25	35
95	480,14	487,0		110		63		30		125		70		35
114	576,13	583,0		125		70		30		125		80		35

Material: C45 / ab Z42 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Duplex- und Triplex- Kettenradscheiben auf Anfrage.

Kettenräder zu Rollenkette

Simplex 12B-1 / 3/4" x 7/16"

Kettenrad mit Nabe, KRN-12B-1

Kettenradscheibe, KRS-12B-1

Z	d₀	d_e	N	N	L₁	L₁	d	d
			KRN	KRG	KRN	KRG	KRN/KRS	KRG
8	49,78	57,3	31		30		12
9	55,70	62,0	37		30		12
10	61,64	69,2	42		30		12
11	67,61	75,2	46		35		14
12	73,61	81,1	52		35		14
13	79,59	87,1	58		35		14
14	85,61	93,1	64		35		14
15	91,63	99,2	70		35		14
16	97,65	105,2	75		35		16/14
17	103,67	111,2	80		35		16/14
18	109,71	117,2	80		35		16/14
19	115,75	123,3	80		35		16/14
20	121,78	129,3	80		35		16/14
21	127,82	135,4	90		40		20/16
22	133,86	141,4	90		40		20/16
23	139,90	147,4	90		40		20/16
24	145,94	153,5	90		40		20/16
25	152,00	159,5	90		40		20/16
26	158,04	165,6	95		40		20/16
27	164,09	171,6	95		40		20/16
28	170,13	177,7	95		40		20/16
29	176,19	183,7	95		40		20/16
30	182,25	189,8	95		40		20/16
31	188,31	195,8	100		40		20
32	194,35	201,9	100		40		20
33	200,40	207,9	100		40		20
34	206,46	214,0	100		40		20
35	212,52	220,1	100		40		20
36	218,58	226,1	100		40		20
37	224,64	232,2	100		40		20
38	230,69	238,2	100	100	40	56	20	24
39	236,75	244,3	100		40		20
40	242,81	250,3	100		40		20
41	248,87	256,4					25
42	254,93	262,5	118*		56		25
43	260,98	268,5					25
44	267,04	274,6					25
45	273,10	280,6	118*	100	56	56	25	24
48	291,27	298,8	118*		56		25
50	303,39	310,9	118*		56		25
57	345,81	353,3	118*	100	56	56	25	30
60	363,99	371,5	118*		56		25
65	394,29	401,8					25
76	460,99	468,5	118*	100	56	56	30	30
90	545,86	553,4					30
95	576,17	583,7		100		56	30	30
114	691,36	698,9		100		56	30	30

Material: C45 / ab Z42 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.

Kettenräder zu Rollenkette

Duplex 12B-2 und Triplex 12B-3 / 3/4" x 7/16"

Kettenrad mit Nabe, KRN-12B-2

Kettenrad mit Nabe, KRN-12B-3

			Duplex						Triplex
Z	d₀	d_e	N	N	L₂	L₂	d	d	N	N	L₃	L₃	d	d
			KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG
8	49,78	57,3	31		45		12		31		65		16
9	55,70	62,0	37		45		12		37		65		16
10	61,64	69,2	42		45		12		42		65		16
11	67,61	75,2	47		50		16		47		70		20
12	73,61	81,1	53		50		16		53		70		20
13	79,59	87,1	59		50		16		59		70		20
14	85,61	93,1	65		50		16		65		70		20
15	91,63	99,2	71		50		16		71		70		20
16	97,65	105,2	77		50		20		77		70		20
17	103,67	111,2	83		50		20		83		70		20
18	109,71	117,2	89		50		20		89		70		20
19	115,75	123,3	95		50		20		95		70		20
20	121,78	129,3	100		50		20		100		70		20
21	127,82	135,4	100		50		20		100		70		20
22	133,86	141,4	100		50		20		100		70		20
23	139,90	147,4	110		50		20		110		70		20
24	145,94	153,5	110		50		20		110		70		20
25	152,00	159,5	120		50		20		120		70		20
26	158,04	165,6	120		50		20		120		70		20
27	164,09	171,6	120		50		20		120		70		20
28	170,13	177,7	120		50		20		120		70		20
29	176,19	183,7	120		50		20		120		70		20
30	182,25	189,8	120		50		20		120		70		20
31	188,31	195,8	130		50		20		130		70		25
32	194,35	201,9	130		50		20		130		70		25
33	200,40	207,9	130		50		20		130		70		25
34	206,46	214,0	130		50		20		130		70		25
35	212,52	220,1	130		50		20		130		70		25
36	218,58	226,1	130		50		25		130		70		25
37	224,64	232,2	130		50		25		130		70		25
38	230,69	238,2	130	110	50	63	25		130	140	70	70	25	31
39	236,75	244,3	130		50		25		130		70		25
40	242,81	250,3	130		50		25		130		70		25
42	254,93	262,5	140*		63		25
45	273,10	280,6	140*	110	63	63	25		140*	140	72	70	25	31
48	291,27	298,8	140*		63		25
50	303,39	310,9	140*		63		25		140*		72		25
57	345,81	353,3	140*	120	63	63	25		140*	140	70	70	25	39
60	363,99	371,5	140*		63		25		140		70		30
76	460,99	468,5	140*	135	63	63	30	29	140	160	75	75	30	39
95	576,17	583,7		135		70		29		170		82		39
114	691,36	698,9		135		70		29		170		82		49

Kettenräder zu Rollenkette

Simplex 16B-1 / 1" x 17,02mm

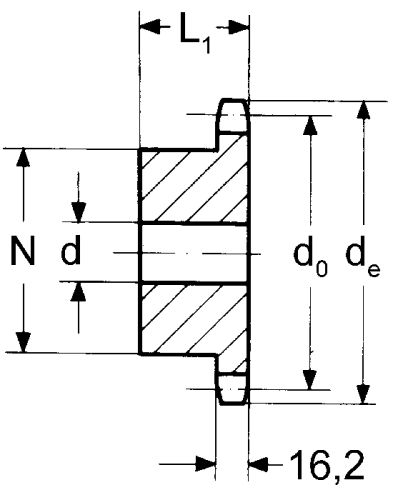

Kettenrad mit Nabe, KRN-16B-1

Kettenradscheibe, KRS-16B-1

Z	d₀	d_e	N	N	L₁	L₁	d	d
			KRN	KRG	KRN	KRG	KRN/KRS	KRG
8	66,37	77,5	42		35		16/14
9	74,27	85,4	50		35		16/14
10	82,19	93,3	55		35		16/15
11	90,14	101,3	61		40		16/15
12	98,14	109,3	69		40		16/15
13	106,12	117,3	78		40		16/15
14	114,15	125,3	84		40		16/15
15	122,17	133,3	92		40		20/15
16	130,20	141,3	100		45		20/19
17	138,22	149,4	100		45		20/19
18	146,28	157,4	100		45		20/19
19	154,33	165,4	100		45		20/19
20	162,38	173,5	100		45		20/19
21	170,43	181,5	110		50		20
22	178,48	189,6	110		50		20
23	186,54	197,7	110		50		20
24	194,59	205,7	110		50		20
25	202,66	213,8	110		50		20
26	210,72	221,8	120		50		20
27	218,79	229,9	120		50		20
28	226,85	238,0	120		50		20
29	234,92	246,1	120		50		20
30	243,00	254,1	120		50		20
31	251,08	262,2	120*		50		25
32	259,13	270,3	120*		50		25
33	267,21	278,3	120*		50		25
34	275,28	286,4	120*		50		25
35	283,36	294,5	120*		50		25
36	291,44	302,6	120*		50		25
37	299,51	310,6	120*		50		25
38	307,59	318,7	120*	110	50	65	25	29
39	315,67	326,8	120*		50		25
40	323,75	334,9	120*		50		25
41	331,82	342,9					25
42	339,90	351,0	125*		70		25
43	347,98	359,1					25
44	356,06	367,2					25
45	364,13	375,2	125*	125	70	70	25	29
48	388,36	399,5	125*		70		25
50	404,52	415,6	125*		70		25
57	461,08	472,2	125*	125	70	70	30	34
60	485,32	496,5	125*		70		30
65	525,73	536,9					30
76	614,65	625,8	140*	140	80	80	30	34
90	727,81	738,9					30
95	768,22	779,3		140		80	30	39
114	921,81	932,9		150		80	30	39

Material: C45 / ab Z31 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.

Kettenräder zu Rollenkette

Duplex 16B-2 und Triplex 16B-3 / 1" x 17,02mm

Kettenrad mit Nabe, KRN-16B-2

Kettenrad mit Nabe, KRN-16B-3

			Duplex						Triplex
Z	d₀	d_e	N	N	L₂	L₂	d	d	N	N	L₃	L₃	d	d
			KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG
8	66,37	77,5	42		65		16		42		95		20
9	74,27	85,4	50		65		16		50		95		20
10	82,19	93,3	56		65		16		56		95		20
11	90,14	101,3	64		70		20		64		100		25
12	98,14	109,3	72		70		20		72		100		25
13	106,12	117,3	80		70		20		80		100		25
14	114,15	125,3	88		70		20		88		100		25
15	122,17	133,3	96		70		20		96		100		25
16	130,20	141,3	104		70		20		104		100		30
17	138,22	149,4	112		70		20		112		100		30
18	146,28	157,4	120		70		20		120		100		30
19	154,33	165,4	128		70		20		128		100		30
20	162,38	173,5	130		70		20		130		100		30
21	170,43	181,5	130*		70		25		130*		100		30
22	178,48	189,6	130*		70		25		130*		100		30
23	186,54	197,7	130*		70		25		130*		100		30
24	194,59	205,7	130*		70		25		130*		100		30
25	202,66	213,8	130*		70		25		130*		100		30
26	210,72	221,8	130*		70		25		130*		100		30
27	218,79	229,9	130*		70		25		130*		100		30
28	226,85	238,0	130*		70		25		130*		100		30
29	234,92	246,1	130*		70		25		130*		100		30
30	243,00	254,1	130*		70		25		130*		100		30
31	251,08	262,2	140*		70		25		140*		100		30
32	259,13	270,3	140*		70		25		140*		100		30
33	267,21	278,3	140*		70		25		140*		100		30
34	275,28	286,4	140*		70		25		140*		100		30
35	283,36	294,5	140*		70		25		140*		100		30
36	291,44	302,6	140*		70		25		140*		100		30
37	299,51	310,6	140*		70		25		140*		100		30
38	307,58	318,7	140*	140	70	75	25	39	140*	160	100	100	30	44
39	315,67	326,8	140*		70		25
40	323,75	334,9	140*		70		25		140*		100		30
42	339,90	351,0	150*		80		25
45	364,13	375,2	150*	150	80	75	25	39	160*	160	110	100	30	44
48	388,36	399,5	150*		80		30
50	404,52	415,6	150*		80		30		160*		110		30
57	461,08	472,2	160*	170	90	90	30	39	180*	165	112	100	40	44
76	614,65	625,8	160*	175	90	95	30	39	180*	200	112	110	40	44
95	768,22	779,3		175		95		44		200		110		49
114	921,81	932,9		175		95		44		200		115		49

Material: C45 / ab Z21 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Duplex- und Triplex- Kettenradscheiben auf Anfrage.

Kettenräder zu Rollenkette

Simplex 20B-1 / 1 1/4" x 19,56mm

Kettenrad mit Nabe, KRN-20B-1

Kettenradscheibe, KRS-20B-1

Z	d₀	d_e	N	N	L₁	L₁	d	d
			KRN	KRG	KRN	KRG	KRN/KRS	KRG
8	82,96	98,1	53		40		20/16
9	92,84	108,0	63		40		20/16
10	102,74	117,9	70		40		20/16
11	112,68	127,8	77		45		20/16
12	122,68	137,8	88		45		20
13	132,65	147,8	98		45		20
14	142,68	157,5	108		45		20
15	152,72	167,9	118		45		20
16	162,75	177,9	120		50		25
17	172,78	187,9	120		50		25
18	182,85	198,0	120		50		25
19	192,91	208,1	120		50		25
20	202,98	218,1	120		50		25
21	213,04	228,2	140		55		25
22	223,11	238,3	140		55		25
23	233,17	248,3	140		55		25
24	243,23	258,4	140		55		25
25	253,33	268,5	140		55		25
26	263,40	278,6	150*		55		25
27	273,49	288,6	150*		55		25
28	283,56	298,7	150*		55		25
29	293,65	308,8	150*		55		25
30	303,75	318,9	150*		55		25
31	313,85	329,0	160*		55		25
32	323,91	339,1	160*		55		25
33	323,91	349,2	160*		55		25
34	334,10	359,3	160*		55		25
35	354,20	369,4	160*		55		25
36	364,30	379,5	160*		55		25
37	374,39	389,5	160*		55		25
38	384,49	399,6	160*	125	55	70	25	34
39	394,59	409,7	160*		55		25
40	404,68	419,8	160*		55		25
42	424,88	440,0	160*		70		30
45	455,17	470,3	160*	125	70	70	30	34
48	485,46	500,6	160*		70		30
50	505,65	520,8	160*		70		30
57	576,36	591,5	160*	135	80	80	30	39
60	606,65	621,8	160*		80		30
65	657,16	672,3					30
76	768,32	783,5	160*	140	90	90	30	49
95	960,28	975,2					30
114	1’152,26	1’167,4					30

Material: C45 / ab Z26 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.

Kettenräder zu Rollenkette

Duplex 20B-2 und Triplex 20B-3 / 1 1/4" x 19,56mm

Kettenrad mit Nabe, KRN-20B-2

Kettenrad mit Nabe, KRN-20B-3

			Duplex						Triplex
Z	d₀	d_e	N	N	L₂	L₂	d	d	N	N	L₃	L₃	d	d
			KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG
8	82,96	98,1	53		75		20		53		110		20
9	92,84	108,0	63		75		20		63		110		20
10	102,74	117,9	70		75		20		70		110		20
11	112,68	127,8	80		80		20		80		115		20
12	122,68	137,8	90		80		20		90		115		20
13	132,65	147,8	100		80		20		100		115		20
14	142,68	157,8	110		80		20		110		115		20
15	152,72	167,9	120		80		20		120		115		20
16	162,75	177,9	120		80		25		120		115		25
17	172,78	187,9	120		80		25		120		115		25
18	182,85	198,0	120*		80		25		120*		115		25
19	192,91	208,1	120*		80		25		120*		115		25
20	202,98	218,1	120*		80		25		120*		115		25
21	213,04	228,2	140*		80		25		140*		115		25
22	223,11	238,3	140*		80		25		140*		115		25
23	233,17	248,3	140*		80		25		140*		115		25
24	243,23	258,4	140*		80		25		140*		115		25
25	253,33	268,5	140*		80		25		140*		115		25
26	263,40	278,6	150*		80		25		150*		115		25
27	273,49	288,6	150*		80		25		150*		115		25
28	283,56	298,7	150*		80		25		150*		115		25
29	293,65	308,8	150*		80		25		150*		115		25
30	303,75	318,9	150*		80		25		150*		115		25
31	313,85	329,0	150*		80		25		150*		115		30
32	323,91	339,1	150*		80		25		150*		115		30
33	323,91	349,2	150*		80		25		150*		115		30
34	334,10	359,3	150*		80		25		150*		115		30
35	354,20	369,4	150*		80		25		150*		115		30
36	364,30	379,5	150*		80		30		150*		115		30
37	374,39	389,5							150*		115		30
38	384,49	399,6	150*	140	80	90	30	44	150*	170	115	110	30	56
39	394,59	409,7	150*		80		30
40	404,68	419,8	150*		80		30		150*		115		30
45	455,17	470,3	160*	140	90	90	30	44	180*		115		40
50	505,65	520,8	160*		90		30		180*		115		40
57	576,36	591,5	160*	160	116	100	30	49	180*	180	125	125	40	60
76	768,32	783,5	180*	160	116	100	40	55	200*		140		40

Material: C45 / ab Z18 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Duplex- und Triplex- Kettenradscheiben auf Anfrage.

Kettenräder zu Rollenkette

Simplex 24B-1 / 1 1/2" x 1"

Kettenrad mit Nabe, KRN-24B-1

Kettenradscheibe, KRS-24B-1

Z	d₀	d_e	N	N	L₁	L₁	d	d
			KRN	KRG	KRN	KRG	KRN/KRS	KRG
8	99,55	115,0	58		45		20
9	114,40	126,4	70		45		20
10	123,29	138,0	80		45		20
11	135,21	150,0	90		50		25/20
12	147,22	162,0	102		50		25/20
13	159,18	174,2	114		50		25/20
14	171,22	186,2	128		50		25/20
15	183,26	198,2	140		50		25/20
16	195,30	210,3	140		55		25
17	207,34	222,3	140		55		25
18	219,42	234,3	140		55		25
19	231,49	246,5	140		55		25
20	243,57	258,6	140		55		25
21	255,65	270,6	150		60		25
22	267,73	282,7	150		60		25
23	279,80	294,8	150		60		25
24	291,88	306,8	150		60		25
25	304,00	319,0	150		60		25
26	316,08	331,0	160		60		30
27	328,19	343,2	160		60		30
28	340,27	355,2	160*		60		30
29	352,38	367,3	160*		60		30
30	364,50	379,5	160*		60		30
31	376,62	391,6	160*		60		30
32	388,69	403,7	160*		60		30
33	400,81	415,8	160*		60		30
34	412,93	427,8	160*		60		30
35	425,04	440,0	160*		60		30
36	437,16	452,0	160*		60		30
37	449,27	464,2	160*		60		30
38	461,39	476,2	160*	140	60	90	30	44
39	473,50	488,5					30
40	485,62	500,6	160*		60		30
42	509,85	524,7	160*		90		30
45	546,20	561,2		140	90	90	30	44
48	582,55	597,4	160*		90		30
50	606,78	621,7	160*		90		30
57	691,63	706,5	160*	160	100	100	30	44
60	727,97	742,8	160*		100		40
65	788,59	803,4					40
76	921,98	936,9	170*	170	100	100	40	44
95	1’152,33	1’167,3					40

Material: C45 / ab Z28 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.

Kettenräder zu Rollenkette

Duplex 24B-2 und Triplex 24B-3 / 1 1/2" x 1"

Kettenrad mit Nabe, KRN-24B-2

Kettenrad mit Nabe, KRN-24B-3

			Duplex						Triplex
Z	d₀	d_e	N	N	L₂	L₂	d	d	N	N	L₃	L₃	d	d
			KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG	KRN	KRG
8	99,55	115,0	58		95		25		58		140		25
9	114,40	126,4	70		95		25		70		140		25
10	123,29	138,0	80		95		25		80		140		25
11	135,21	150,0	90		100		25		90		150		25
12	147,22	162,0	102		100		25		102		150		25
13	159,18	174,2	114		100		25		114		150		25
14	171,22	186,2	128		100		25		128		150		25
15	183,26	198,2	140		100		25		140		150		25
16	195,30	210,3	140*		100		25		140*		150		25
17	207,34	222,3	150*		100		25		150*		150		25
18	219,42	234,3	160*		100		25		160*		150		25
19	231,49	246,5	160*		100		25		160*		150		25
20	243,57	258,6	160*		100		25		160*		150		25
21	255,65	270,6	160*		100		25		160*		150		30
22	267,73	282,7	160*		100		25		160*		150		30
23	279,80	294,8	160*		100		25		160*		150		30
24	291,88	306,8	160*		100		25		160*		150		30
25	304,00	319,0	160*		100		25		160*		150		30
26	316,08	331,0	160*		100		30		160*		150		30
27	328,19	343,2	160*		100		30		160*		150		30
28	340,27	355,2	160*		100		30		160*		150		30
29	352,38	367,3	160*		100		30		160*		150		30
30	364,50	379,5	160*		100		30		160*		150		40
31	376,62	391,6	170*		100		30		170*		150		40
32	388,69	403,7	170*		100		30		170*		150		40
33	400,81	415,8	170*		100		30		170*		150		40
34	412,93	427,8	170*		100		30		170*		150		40
35	425,04	440,0	170*		100		30		200*		150		40
36	437,16	452,0	170*		100		30		200*		150		40
37	449,27	464,2	170*		100		30		220*		150		40
38	461,39	476,2	170*	180	100	100	30	45	250*	200	150	150	40	62
39	473,50	488,5	170*		100		30
40	485,62	500,6	170*		100		30
45	546,20	561,2	180*		100		40
50	606,78	621,7	180*		100		40
57	691,63	706,5	200*	200	110	110	40	54		200		150		62
76	921,98	936,9	220*	220	120	120	40	54		250		150		69

Material: C45 / ab Z16 Baustahl
* mit geschweisster Nabe: Baustahl
Material KRG: Grauguss EN-GJL-200

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Duplex- und Triplex- Kettenradscheiben auf Anfrage.

Doppelkettenräder

für Parallellauf von zwei Simplex-Rollenketten

Kette	Z	d₀	d_e	B₁	L	d
Radtype	Z	d₀	d_e	B₁	L	d
3⁄8” x 7/32"	14	42,80	47,0	5,3	23	12
06B-1	15	45,81	50,0	5,3	23	12
DKRS-06B-1-Z…	16	48,82	52,0	5,4	23	12
	17	51,83	55,0	5,5	23	12
	18	54,85	58,5	5,6	23	12
	19	57,87	61,0	5,7	23	12
	20	60,89	65,0	5,8	23	12
	21	63,91	68,0	5,9	23	12

1⁄2” x 5/16"	12	49,07	54,0	7,2	29	15
08B-1	13	53,06	58,0	7,2	29	15
DKRS-08B-1-Z…	14	57,07	62,0	7,2	29	15
	15	61,09	66,0	7,2	29	15
	16	65,10	70,0	7,2	29	15
	17	69,12	74,0	7,2	29	15
	18	73,14	78,0	7,2	29	15
	19	77,16	82,0	7,2	29	15
	20	81,19	86,0	7,2	29	15
	21	85,22	90,0	7,2	29	15
	23	93,27	98,0	7,2	29	15

5⁄8” x 3/8"	12	61,34	67,0	9,1	34	20
10B-1	13	66,32	73,0	9,1	34	20
DKRS-10B-1-Z…	14	71,34	78,0	9,1	34	20
	15	76,36	83,0	9,1	34	20
	16	81,37	88,5	9,1	34	20
	17	86,39	92,0	9,1	34	20
	18	91,42	98,5	9,1	34	20
	19	96,45	103,0	9,1	34	20
	20	101,49	109,0	9,1	34	20
	21	106,52	113,0	9,1	34	20
	23	116,59	123,0	9,1	34	20

3⁄4” x 7/16"	12	73,61	81,0	11,1	40	20
12B-1	13	79,59	87,0	11,1	40	20
DKRS-12B-1-Z…	14	85,61	93,5	11,1	40	20
	15	91,63	100,0	11,1	40	20
	16	97,65	106,0	11,1	40	20
	17	103,67	111,0	11,1	40	20
	18	109,71	118,5	11,1	40	20
	19	115,75	123,5	11,1	40	20
	20	121,78	130,5	11,1	40	20
	21	127,82	135,0	11,1	40	20

1” x 17,02mm	12	98,14	108,0	16,2	60	25
16B-1	13	106,12	117,0	16,2	60	25
DKRS-16B-1-Z…	14	114,15	125,0	16,2	60	25
	15	122,17	133,5	16,2	60	25
	16	130,20	141,5	16,2	60	25
	17	138,23	148,0	16,2	60	25
	18	146,28	157,5	16,2	60	25
	19	154,32	164,0	16,2	60	25

Material: C45

Weitere Zähnezahlen auf Anfrage.
Kettenräder mit gehärteten Zähnen auf Anfrage.
Weitere Ausführungen auf Anfrage.

Rostfreie Kettenräder zu Rollenkette

Simplex 06B-1 / 3/8" x 7/32"

Z	d₀	d_e	N	L₁	d
12	36,80	40,0	25	25	8
13	39,80	43,0	28	25	10
14	42,80	46,3	31	25	10
15	45,81	49,3	34	25	10
16	48,82	52,3	37	28	10
17	51,83	55,3	40	28	10
18	54,85	58,3	43	28	10
19	57,85	61,3	45	28	10
20	60,89	64,3	46	28	10
21	63,91	68,0	48	28	12
22	66,93	71,0	50	28	12
23	69,95	73,5	52	28	12
24	72,97	77,0	54	28	12
25	76,00	80,0	57	28	12
30	91,12	94,7	60	30	12

Material: AISI 304 L (1.4307)

Weitere Zähnezahlen auf Anfrage.
Kettenradscheiben auf Anfrage.
Duplex- und Triplex- Kettenräder auf Anfrage.

Rostfreie Kettenräder zu Rollenkette

Simplex 08B-1 / 1/2" x 5/16"

Z	d₀	d_e	N	L₁	d
12	49,03	53,0	33	28	10
13	53,06	57,4	37	28	10
14	57,07	61,8	41	28	10
15	61,09	65,5	45	28	10
16	65,10	69,5	50	28	12
17	69,11	73,6	52	28	12
18	73,14	77,8	56	28	12
19	77,16	81,7	60	28	12
20	81,19	85,8	64	28	12
21	85,22	89,7	68	28	14
22	89,24	93,8	70	28	14
23	93,27	98,2	70	28	14
24	97,29	101,8	70	28	14
25	101,33	105,8	70	28	14
26	105,36	110,0	70	30	16
30	121,50	126,1	80	30	16

Material: AISI 304 L (1.4307)

Weitere Zähnezahlen auf Anfrage.
Kettenradscheiben auf Anfrage.
Duplex- und Triplex- Kettenräder auf Anfrage.

Rostfreie Kettenräder zu Rollenkette

Simplex 10B-1 / 5/8" x 3/8"

Z	d₀	d_e	N	L₁	d
12	61,34	68,0	42	30	12
13	66,32	73,0	47	30	12
14	71,34	78,0	52	30	12
15	76,36	83,0	57	30	12
16	81,37	88,0	60	30	14
17	86,39	93,0	60	30	14
18	91,42	98,3	70	30	14
19	96,45	103,3	70	30	14
20	101,49	108,4	75	30	14
21	106,52	113,4	75	30	16
22	111,55	118,0	80	30	16
23	116,58	123,4	80	30	16
24	121,62	128,3	80	30	16
25	126,66	134,0	80	30	16
30	151,87	158,8	90	35	20

Material: AISI 304 L (1.4307)

Weitere Zähnezahlen auf Anfrage.
Kettenradscheiben auf Anfrage.
Duplex- und Triplex- Kettenräder auf Anfrage.

Rostfreie Kettenräder zu Rollenkette

Simplex 12B-1 / 3/4" x 7/16"

Z	d₀	d_e	N	L₁	d
12	73,60	81,5	52	35	14
13	79,59	87,5	58	35	16
14	85,61	93,6	64	35	16
15	91,63	99,8	70	35	16
16	97,65	105,5	75	35	16
17	103,67	111,5	80	35	16
18	109,71	118,0	80	35	16
19	115,75	124,2	80	35	16
20	121,78	129,7	80	35	16
21	127,82	136,0	90	40	20
22	133,86	141,8	90	40	20
23	139,90	149,0	90	40	20
24	145,94	153,9	90	40	20
25	152,00	160,0	90	40	20
30	182,25	190,5	95	40	20

Material: AISI 304 L (1.4307)

Weitere Zähnezahlen auf Anfrage.
Kettenradscheiben auf Anfrage.
Duplex- und Triplex- Kettenräder auf Anfrage.

Rostfreie Kettenräder zu Rollenkette

Simplex 16B-1 / 1" x 17,02mm

Z	d₀	d_e	N	L₁	d
12	98,14	109,0	69	40	16
13	106,12	117,0	78	40	16
14	114,15	125,0	84	40	16
15	122,17	133,0	92	40	16
16	130,20	141,0	100	45	20
17	138,22	149,0	100	45	20
18	146,28	157,0	100	45	20
19	154,33	165,2	100	45	20
20	162,38	173,2	100	45	20
21	170,43	181,2	110	50	20
22	178,48	189,3	110	50	20
23	186,53	197,5	110	50	20
24	194,59	205,5	110	50	20
25	202,66	213,5	110	50	20
30	243,00	254,0	120	50	20

Material: AISI 304 L (1.4307)

Weitere Zähnezahlen auf Anfrage.
Kettenradscheiben auf Anfrage.
Duplex- und Triplex- Kettenräder auf Anfrage.

Sie haben Fragen zu unseren Produkten?

Wir freuen uns auf Ihre Mitteilung!

per Telefon (+41 41 379 00 70)

per Mail (Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.)
