Präzisions-Rollenketten nach DIN 8188 (ANSI)

Antriebsketten amerikanische Bauart.

Präzisions-Rollenketten nach DIN 8188 (ANSI)

Simplex, DIN 8188 / ISO 606

Simplex

Simplex-Präzisions-Rollenkette

Einzelteile

Einzelteile zu Simplex-Präzisions-Rollenkette
Type
(DIN, ISO)		 Type
(ANSI)		 Teilung
p		 inch
b1
b2
d1
d2
g
k
l1		 Gelenkfläche
f [cm2]		 Bruchlast
FB [N]		 Gewicht
q [kg/m]
04 C-1* 25* 6,35 1⁄4 3,18 4,80 3,30 2,31 6,0 1,0 9,1 0,11 3’500 0,1
06 C-1* 35* 9,525 3⁄8 4,77 7,47 5,08 3,59 9,1 1,2 13,2 0,27 7’900 0,3
08 A-1 40 12,7 1⁄2 7,85 11,15 7,92 3,96 11,6 1,8 17,8 0,44 13’900 0,6
085 41 12,7 1⁄2 6,38 9,07 7,77 3,58 9,9 1,5 14,0 0,32 6’800 0,4
10 A-1 50 15,875 5⁄8 9,40 13,80 10,16 5,08 14,6 2,2 21,8 0,70 21’800 1,0
12 A-1 60 19,05 3⁄4 12,57 17,70 11,91 5,94 17,8 2,8 26,9 1,05 31’300 1,5
16 A-1 80 25,4 1 15,75 22,50 15,88 7,92 23,6 3,0 33,5 1,78 55’600 2,6
20 A-1 100 31,75 1 1⁄4 18,90 27,40 19,05 9,53 29,2 4,0 39,4 2,61 87’000 4,0
24 A-1 120 38,1 1 1⁄2 25,22 35,30 22,23 11,10 34,4 5,5 49,8 3,92 125’000 5,5
28 A-1 140 44,45 1 3⁄4 25,22 37,00 25,40 12,70 40,8 6,0 53,4 4,70 170’000 7,5
32 A-1 160 50,8 2 31,55 45,00 28,58 14,27 47,8 6,5 63,6 6,42 223’000 10,2
40 A-1 200 63,5 2 1⁄2 37,85 54,70 39,68 19,84 59,5 7,5 78,0 10,85 347’000 16,8

* Ohne Rollen.

Präzisions-Rollenketten nach DIN 8188 (ANSI)

Duplex, DIN 8188 / ISO 606

Duplex

Duplex-Präzisions-Rollenkette

Einzelteile

Einzelteile zu Duplex-Präzisions-Rollenkette
Type
(DIN, ISO)		 Type
(ANSI)		 Teilung
p		 inch
b1
b2
d1
d2
e
g
k
l2		 Gelenkfläche
f [cm2]		 Bruchlast
FB [N]		 Gewicht
q [kg/m]
06 C-2* 35-2* 9,525 3⁄8 4,77 7,47 5,08 3,59 10,13 9,1 1,2 23,4 0,54 15’800 0,7
08 A-2 40-2 12,7 1⁄2 7,85 11,15 7,92 3,96 14,38 11,6 1,8 32,3 0,88 27’800 1,2
10 A-2 50-2 15,875 5⁄8 9,40 13,80 10,16 5,08 18,11 14,6 2,2 39,9 1,40 43’600 2,0
12 A-2 60-2 19,05 3⁄4 12,57 17,70 11,91 5,94 22,78 17,8 2,8 49,8 2,10 62’600 3,0
16 A-2 80-2 25,4 1 15,75 22,50 15,88 7,92 29,29 23,6 3,0 62,7 3,56 111’200 5,2
20 A-2 100-2 31,75 1 1⁄4 18,90 27,40 19,05 9,53 35,76 29,2 4,0 75,3 5,22 174’000 8,0
24 A-2 120-2 38,1 1 1⁄2 25,22 35,30 22,23 11,10 45,44 34,4 5,5 95,3 7,84 250’000 11,0
28 A-2 140-2 44,45 1 3⁄4 25,22 37,00 25,40 12,70 48,87 40,8 6,0 103,3 9,40 340’000 14,9
32 A-2 160-2 50,8 2 31,55 45,00 28,58 14,27 58,55 47,8 6,5 122,1 12,84 446’000 20,2
40 A-2 200-2 63,5 2 1⁄2 37,85 54,70 39,68 19,84 71,55 59,5 7,5 149,6 21,70 649’000 33,4

* Ohne Rollen.

Präzisions-Rollenketten nach DIN 8188 (ANSI)

Triplex, DIN 8188 / ISO 606

Triplex

Triplex-Präzisions-Rollenkette

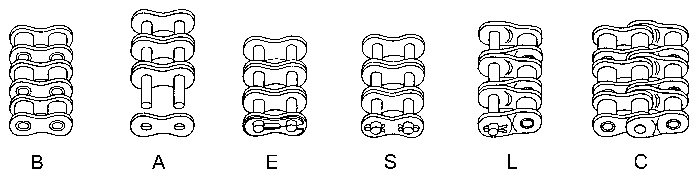

Einzelteile

Einzelteile zu Triplex-Präzisions-Rollenkette
Type
(DIN, ISO)		 Type
(ANSI)		 Teilung
p		 inch
b1
b2
d1
d2
e
g
k
l3		 Gelenkfläche
f [cm2]		 Bruchlast
FB [N]		 Gewicht
q [kg/m]
06 C-3* 35-3* 9,525 3⁄8 4,77 7,47 5,08 3,59 10,13 9,1 1,2 33,5 0,81 23’700 1,0
08 A-3 40-3 12,7 1⁄2 7,85 11,15 7,92 3,96 14,38 11,6 1,8 45,1 1,32 41’700 1,8
10 A-3 50-3 15,875 5⁄8 9,40 13,80 10,16 5,08 18,11 14,6 2,2 57,9 2,10 65’400 3,0
12 A-3 60-3 19,05 3⁄4 12,57 17,70 11,91 5,94 22,78 17,8 2,8 72,6 3,15 93’900 4,5
16 A-3 80-3 25,4 1 15,75 22,50 15,88 7,92 29,29 23,6 3,0 91,9 5,35 166’800 7,8
20 A-3 100-3 31,75 1 1⁄4 18,90 27,40 19,05 9,53 35,76 29,2 4,0 111,1 7,83 261’000 12,0
24 A-3 120-3 38,1 1 1⁄2 25,22 35,30 22,23 11,10 45,44 34,4 5,5 140,7 11,75 375’000 16,5
28 A-3 140-3 44,45 1 3⁄4 25,22 37,00 25,40 12,70 48,87 40,8 6,0 151,2 14,10 510’000 22,3
32 A-3 160-3 50,8 2 31,55 45,00 28,58 14,27 58,55 47,8 6,5 180,7 19,26 669’000 30,3
40 A-3 200-3 63,5 2 1⁄2 37,85 54,70 39,68 19,84 71,55 59,5 7,5 221,0 32,56 1’041’000 50,0

* Ohne Rollen.

Präzisions-Rollenketten nach DIN 8188 (ANSI)

Schwere Ausführung mit verstärkten Laschen und vergrösserten Gelenkflächen

Simplex

Simplex-Präzisions-Rollenkette

Einzelteile

Einzelteile zu Simplex-Präzisions-Rollenkette
Type
(ANSI)		 Teilung
p		 inch
b1
b2
d1
d2
g
k
l1		 Gelenkfläche
f [cm2]		 Bruchlast
FB [N]		 Gewicht
q [kg/m]
50 H 15,875 5⁄8 9,40 14,60 10,16 5,08 14,6 2,2 23,4 0,74 21’800 1,1
60 H 19,05 3⁄4 12,57 19,35 11,91 5,94 17,8 2,8 28,8 1,15 31’300 1,8
80 H 25,4 1 15,75 24,30 15,88 7,92 23,6 3,0 35,9 1,92 55’600 3,1
100 H 31,75 1 1⁄4 18,90 29,00 19,05 9,53 29,2 4,0 42,8 2,76 87’000 4,5
120 H 38,1 1 1⁄2 25,22 37,00 22,23 11,10 34,4 6,0 53,0 4,11 125’000 6,2
140 H 44,45 1 3⁄4 25,22 38,70 25,40 12,70 40,8 6,0 56,6 4,91 170’000 8,1
160 H 50,8 2 31,55 46,90 28,58 14,27 47,8 8,2 67,2 6,69 223’000 10,9
200 H 63,5 2 1⁄2 37,85 57,60 39,68 19,84 59,9 9,5 84,0 11,43 347’000 18,9

Präzisions-Rollenketten nach DIN 8188 (ANSI)

Schwere Ausführung mit verstärkten Laschen und vergrösserten Gelenkflächen und höherer Bruchkraft

Simplex

Simplex-Präzisions-Rollenkette

Einzelteile

Einzelteile zu Simplex-Präzisions-Rollenkette
Type
(ANSI)		 Teilung
p		 inch
b1
b2
d1
d2
g
k
l1		 Gelenkfläche
f [cm2]		 Bruchlast
FB [N]		 Gewicht
q [kg/m]
60 HE 19,05 3⁄4 12,57 19,35 11,91 5,94 17,8 3,2 28,8 1,15 41‘500 1,8
80 HE 25,4 1 15,75 24,30 15,88 7,92 23,6 5,1 35,9 1,92 69‘200 3,1
100 HE 31,75 1 1⁄4 18,90 29,00 19,05 9,53 29,2 5,4 42,8 2,76 104‘000 4,5
120 HE 38,1 1 1⁄2 25,22 37,00 22,23 11,10 34,4 6,0 53,0 4,11 146‘000 6,2
140 HE 44,45 1 3⁄4 25,22 38,70 25,40 12,70 40,8 6,0 56,6 4,91 194‘000 8,1
160 HE 50,8 2 31,55 46,90 28,58 14,27 47,8 8,2 67,2 6,69 250‘000 10,9
200 HE 63,5 2 1⁄2 37,85 57,60 39,68 19,84 59,5 9,5 84,0 11,43 416‘000 18,9

Präzisions-Rollenketten nach DIN 8188 (ANSI)

Verstärkte Ausführung, speziell für den Einsatz in Rundballenpressen

Simplex

Simplex-Präzisions-Rollenkette

Einzelteile

Einzelteile zu Simplex-Präzisions-Rollenkette
Type
(ANSI)		 Teilung
p		 inch
b1
b2
d1
d2
g
k
l1		 Gelenkfläche
f [cm2]		 Bruchlast
FB [N]		 Gewicht
q [kg/m]
80 HS 25,4 1 15,75 24,30 15,88 7,92 23,5 5,1 35,9 1,92 84’000 3,1
100 HS 31,75 1 1⁄4 18,90 29,00 19,05 9,53 29,2 5,4 42,8 2,76 115’000 4,5

Duplex- und Triplex-Ausführungen auf Anfrage.

Vorteile der HS-Version von REXNORD

Die HS-Version vereint die Vorteile der H- und der HE-Serie

H-Serie:
+ Verschleissfestigkeit

HE-Serie:
+ Bruchkraft
+ Dauerfestigkeit
