Präzisions-Rollenketten nach DIN 8187

Antriebsketten europäische Bauart.

Präzisions-Rollenketten nach DIN 8187

Simplex, DIN 8187 / ISO 606

Simplex

Einzelteile

Type (DIN, ISO)	Teilung p	inch	b₁	b₂	d₁	d₂	g	k	l₁	Gelenkfläche f [cm²]	Bruchlast F_B [N]	Gewicht q [kg/m]
03-1	5	–	2,50	4,15	3,20	1,49	4,1	1,0	7,4	0,06	2’200	0,1
04-1	6	–	2,80	4,10	4,00	1,85	5,0	1,0	7,4	0,08	3’000	0,1
05 B-1	8	–	3,00	4,77	5,00	2,31	7,1	1,1	8,6	0,11	5’000	0,2
06 B-1*	9,525	3⁄8	5,72	8,53	6,35	3,28	8,2	1,3	13,5	0,28	9’000	0,4
081	12,7	1⁄2	3,30	5,80	7,75	3,66	9,9	1,5	10,2	0,21	8’000	0,3
082	12,7	1⁄2	2,38	4,60	7,75	3,66	9,9	–	8,2	0,17	10’000	0,3
083	12,7	1⁄2	4,88	7,90	7,75	4,09	10,3	1,5	12,9	0,32	11'600	0,4
084	12,7	1⁄2	4,88	9,10	7,75	4,09	11,1	1,5	14,8	0,36	15’600	0,6
085/41	12,7	1⁄2	6,38	9,07	7,77	3,58	9,9	1,5	14,0	0,32	6’800	0,4
08 B-1	12,7	1⁄2	7,75	11,30	8,51	4,45	11,6	1,6	17,0	0,50	17’800	0,7
10 B-1	15,875	5⁄8	9,65	13,28	10,16	5,08	14,6	2,0	19,6	0,67	22’200	0,9
12 B-1	19,05	3⁄4	11,68	15,62	12,07	5,72	15,9	2,3	22,7	0,89	28’900	1,2
16 B-1	25,4	1	17,02	25,40	15,88	8,28	20,5	2,8	36,1	2,10	60’000	2,7
20 B-1	31,75	1 1⁄4	19,56	29,00	19,05	10,19	25,7	4,0	40,4	2,96	95’000	3,8
24 B-1	38,1	1 1⁄2	25,40	37,90	25,40	14,63	33,0	5,5	53,8	5,54	160’000	7,0
28 B-1	44,45	1 3⁄4	30,99	46,50	27,94	15,90	37,0	6,0	63,3	7,39	200’000	8,9
32 B-1	50,8	2	30,99	45,50	29,21	17,81	41,2	6,5	65,1	8,11	250’000	9,9
40 B-1	63,5	2 1⁄2	38,10	55,70	39,37	22,89	51,5	7,5	78,9	12,75	355’000	15,4
48 B-1	76,2	3	45,72	70,50	48,26	29,24	63,5	8,5	98,5	20,61	560’000	26,2

* Mit geraden Laschen (geschweifte auf Anfrage).

Präzisions-Rollenketten nach DIN 8187

Duplex, DIN 8187 / ISO 606

Duplex

Einzelteile

Type (DIN, ISO)	Teilung p	inch	b₁	b₂	d₁	d₂	e	g	k	l₂	Gelenkfläche f [cm²]	Bruchlast F_B [N]	Gewicht q [kg/m]
05 B-2	8	–	3,00	4,77	5,00	2,31	5,64	7,1	1,1	14,3	0,22	7’800	0,4
06 B-2*	9,525	3⁄8	5,72	8,53	6,35	3,28	10,24	8,2	1,3	23,8	0,56	16’900	0,8
08 B-2	12,7	1⁄2	7,75	11,30	8,51	4,45	13,92	11,6	1,5	31,0	1,01	31’100	1,4
10 B-2	15,875	5⁄8	9,65	13,28	10,16	5,08	16,59	14,6	2,0	36,2	1,35	44’500	1,8
12 B-2	19,05	3⁄4	11,68	15,62	12,07	5,72	19,46	15,9	2,3	42,2	1,79	57’800	2,3
16 B-2	25,4	1	17,02	25,40	15,88	8,28	31,88	20,5	2,8	68,0	4,21	106’000	5,3
20 B-2	31,75	1 1⁄4	19,56	9,00	19,05	10,19	36,45	25,7	4,0	76,9	5,91	170’000	7,5
24 B-2	38,1	1 1⁄2	25,40	37,90	25,40	14,63	48,36	33,0	5,5	102,2	11,09	280’000	13,7
28 B-2	44,45	1 3⁄4	30,99	46,50	27,97	15,90	59,56	37,0	6,0	122,8	14,79	360’000	17,8
32 B-2	50,8	2	30,99	45,50	29,21	17,81	58,55	41,2	6,5	123,6	16,21	450’000	19,6
40 B-2	63,5	2 1⁄2	38,10	55,70	39,37	22,89	72,29	51,5	7,5	151,2	25,50	630’000	30,4
48 B-2	76,2	3	45,72	70,50	48,26	29,24	91,21	65,0	8,5	189,7	41,23	1’000’000	51,9

* Mit geraden Laschen (geschweifte auf Anfrage).

Präzisions-Rollenketten nach DIN 8187

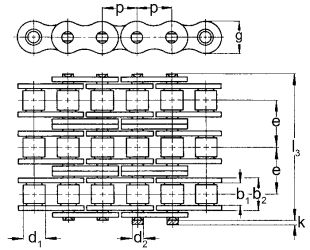

Triplex, DIN 8187 / ISO 606

Triplex

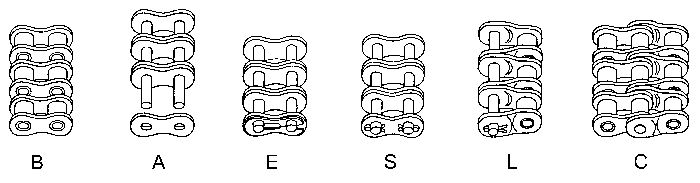

Einzelteile

Type (DIN, ISO)	Teilung p	inch	b₁	b₂	d₁	d₂	e	g	k	l₃	Gelenkfläche f [cm²]	Bruchlast F_B [N]	Gewicht q [kg/m]
05 B-3	8	–	3,00	4,77	5,00	2,31	5,64	7,1	1,1	19,9	0,33	10’200	0,5
06 B-3*	9,525	3⁄8	5,72	8,53	6,35	3,28	10,24	8,2	1,3	34,0	0,84	24’900	1,2
08 B-3	12,7	1⁄2	7,75	11,30	8,51	4,45	13,92	11,6	1,6	44,9	1,51	44’500	2,1
10 B-3	15,875	5⁄8	9,65	13,28	10,16	5,08	16,59	14,6	2,0	52,8	2,02	66’700	2,7
12 B-3	19,05	3⁄4	11,68	15,62	12,07	5,72	19,46	15,9	2,3	61,7	2,68	86’700	3,7
16 B-3	25,4	1	17,02	25,40	15,88	8,28	31,88	20,5	2,8	99,9	6,31	160’000	7,9
20 B-3	31,75	1 1⁄4	19,56	29,00	19,05	10,19	36,45	25,7	4,0	113,4	8,87	250’000	11,2
24 B-3	38,1	1 1⁄2	25,40	37,90	25,40	14,63	48,36	33,0	5,5	150,5	16,63	425’000	20,4
28 B-3	44,45	1 3⁄4	30,99	46,50	27,97	15,90	59,56	37,0	6,0	182,3	22,18	530’000	26,7
32 B-3	50,8	2	30,99	45,50	29,21	17,81	58,55	41,2	6,5	182,2	24,31	670’000	29,3
40 B-3	63,5	2 1⁄2	38,10	55,70	39,37	22,89	72,29	51,5	7,5	223,5	38,25	950’000	45,5
48 B-3	76,2	3	45,72	70,50	48,26	29,24	91,21	65,0	8,5	281,0	61,84	1’500’000	77,6

* Mit geraden Laschen (geschweifte auf Anfrage).

Hohes Vorrecken

Unsere Rollenketten werden unter hoher Last "voreingelaufen". Die sonst übliche Einlauflängung von Ketten wird dadurch wesentlich reduziert.

Hohe Einsatzhärte

Die Bolzen und Buchsen, die das Kettengelenk bilden, werden mit einer ausreichend tiefen Einsatz-Härteschicht versehen. Sie trägt wesentlich zur Verlängerung der Lebensdauer bei. Besonders ausgewählte Hochleistungsstähle ermöglichen absolut gleich bleibende, erstklassige Produkteigenschaften.

Kugelkalibrieren

Durch das Kugelkalibrieren der Laschenbohrungen wird eine Kaltverfestigung des Materials erreicht. Gleichzeitig werden Stanzriefen und scharfe Kanten beseitigt. Daraus resultiert eine signifikante Verbesserung der Presssitze und der Dauerfestigkeit.
