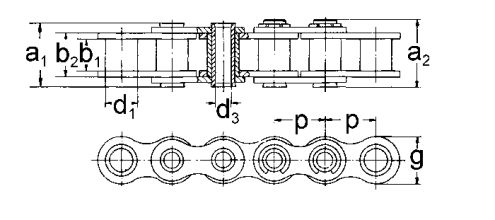

Buchsenkette, Bauart A

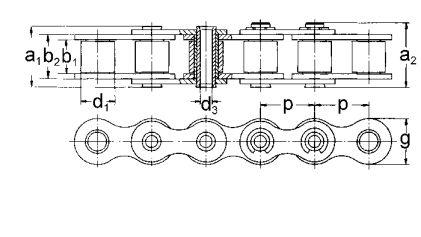

Rollenkette, Bauart B

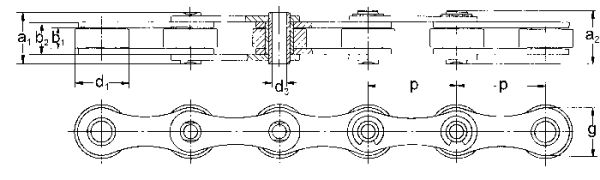

Kette mit Laufrollen, Bauart C
| Type (DIN, ISO) |
Teilung p |
inch | b1 |
d1 |
d3 |
b2 |
g |
a1 |
a2 |
Bruchlast |
Bauart |
| 08 HB | 12,7 | 1⁄2 | 7,75 | 8,51 | 4,5 | 10,75 | 12,1 | 16,5 | 17,7 | 12’000 | A |
| 10 HB | 15,875 | 5⁄8 | 9,65 | 10,16 | 4,0 | 13,90 | 14,7 | 19,3 | 21,1 | 17’000 | B |
| 10 HB-2 | 15,875 | 5⁄8 | 9,65 | 10,16 | 4,0 | 13,90 | 14,7 | 37,3 | 39,0 | 33’500 | B |
| 12 HB | 19,05 | 3⁄4 | 11,68 | 12,07 | 4,0 | 16,30 | 15,9 | 22,4 | 24,0 | 21’000 | B |
| 12 HB-2 | 19,05 | 3⁄4 | 11,68 | 12,07 | 4,0 | 16,30 | 15,9 | 43,0 | 45,0 | 42’500 | B |
| 40 HB | 12,7 | 1⁄2 | 7,85 | 7,95 | 4,0 | 11,15 | 12,0 | 16,5 | 17,8 | 10’000 | A |
| 50 HB | 15,875 | 5⁄8 | 9,60 | 10,16 | 5,1 | 13,80 | 15,0 | 20,5 | 21,8 | 20’000 | A |
| 60 HB | 19,05 | 3⁄4 | 12,60 | 11,91 | 6,0 | 17,60 | 18,2 | 25,5 | 27,0 | 34’000 | A |
| 80 HB | 25,4 | 1 | 15,75 | 15,88 | 8,0 | 22,50 | 23,7 | 32,6 | 33,7 | 59’000 | A |
| 381 | 38,1 | 1 1⁄2 | 8,00 | 20,00 | 5,2 | 12,20 | 17,2 | 19,6 | 20,6 | 25’000 | C |
| 262 | 50,8 | 2 | 10,00 | 30,00 | 8,2 | 16,20 | 25,5 | 26,5 | 27,7 | 60’000 | C |
Weitere Ausführungen auf Anfrage.
Ausführungen in rostfrei oder verzinkt auf Anfrage.
